چگونه ابزار LAUNCH-X431 عملکرد IMMO را برای پورشه کاین انجام می دهد

LAUNCH-X431 Tool Support یک کلید و همه کلیدهای گم شده را برای Cayenne 2011–2017 اضافه کنید، باید ماژول ECU جلویی را بردارید و بخوانید.

محصولات پشتیبانی:

سری X431 PRO:

X431 PROS V / X431 V+ / X431 PRO ELITE / Pros Elite / X431 V / PRO3 V+ Elite

X431 PRO3S+ / Pro3 ACE / Pro3 APEX / X431 PRO5 که باید با برنامه نویس Immobilizer G3 استفاده شود .

محصولات سری X431 PAD:

X431 PAD V / X431 PAD VII که باید با برنامه نویس Immobilizer G3 استفاده شود .

سری IMMO:

X431 IMMO ELITE / X431 IMMO PLUS

مدل های تست شده:

پورشه کاین 2013، VIN: WP1AG2928D***

پلاک کاین 2013

راهنمای عملیات

پشتیبان گیری از داده های ایموبلایزر

1. همانطور که در شکل 1-1-1 نشان داده شده است، ECU جلویی خودرو را که بالای پدال گاز قرار دارد، بردارید. ECU جلویی حذف شده همانطور که در 1-1-2 نشان داده شده است:

شکل 1-1-1: محل ECU جلویی

شکل 1-2-2: ظاهر ECU جلویی

2. همانطور که در شکل 1-2 نشان داده شده است، ECU جلویی را جدا کنید و تراشه کنترل اصلی را پیدا کنید. مدل را تأیید کنید، 4 نوع وجود دارد: 1L15Y، 1N35H، 2M25J، 5M48H (برای این مدل خودرو 5M48H است):

شکل 1-2: نمودار سیم کشی ECU جلویی

الف) رابط OBD خودرو، تبلت، برنامه نویس ایموبلایزر G3 را همانطور که در شکل 1-3 نشان داده شده است وصل کنید:

شکل 1-3: نمودار اتصال وسیله نقلیه، تبلت و برنامه نویس ایموبلایزر G3

ب) وارد نرم افزار Porsche Immobilizer شوید و منوی عملکردهای اصلی Immobilizer را همانطور که در 1-4 نشان داده شده است نشان می دهد:

شکل 1-4: منوی عملکردهای اصلی Immobilizer

ج) "Immobilizer Password Reading> Cayenne> 2011–2017> 5M48H" را انتخاب کنید، منوی فعلی مانند 1-5 نشان داده شده است:

شکل 1-5: منوی تابع فرعی خواندن رمز عبور Immobilizer

د) همانطور که در شکل 1-6 نشان داده شده است، روی [View the Wiring Diagram] کلیک کنید:

شکل 1-6: نمودار سیم کشی

ه) لحیم کاری کامل سیم طبق نمودار سیم کشی. روی [Back up DFlash] کلیک کنید، حدود 15 ثانیه طول می کشد. با موفقیت پشتیبان‌گیری، کادر ورودی ظاهر می‌شود، نام فایل را وارد کنید، همانطور که در شکل 1-7 نشان داده شده است:

شکل 1-7: نام فایل را وارد کنید

و) فایل با موفقیت ذخیره شد و مسیر ذخیره را همانطور که در شکل 1-8 نشان داده شده است نشان می دهد:

شکل 1-8: مسیر ذخیره فایل

3. کلیدهای فروشنده را تولید کنید

الف) به منوی اصلی عملکردهای Immobilizer برگردید، "Immobilizer Key Matching > Cayenne > 2011-2017" را انتخاب کنید، منوی فعلی در شکل 2-1 نشان داده شده است:

شکل 2-1: منوی تابع فرعی تطبیق کلید Immobilizer

ب) [Generate Dealer Keys] را انتخاب کنید، و فهرستی از فایل های داده های Immobilizer پشتیبان گیری شده ظاهر می شود، همانطور که در شکل 2-2 نشان داده شده است:

شکل 2-2: فهرست فایل های داده ایموبلایزر

ج) «13 cayenne dflash.bin» را انتخاب کنید، داده‌های Immobilizer را بارگیری کنید و شناسه‌های 8 موقعیت کلید را نمایش می‌دهد، همانطور که در شکل 2-3 نشان داده شده است:

شکل 2-3: اطلاعات کلیدی

د) یک موقعیت کلید خالی را انتخاب کنید (ID: FFFFFFFF)، و از آن می‌پرسد: «لطفاً کلیدی را که باید تولید شود در برنامه‌نویس Immobilizer G3 قرار دهید، و سپس روی [OK] کلیک کنید، دستورات را دنبال کنید، همانطور که در شکل 2-4 نشان داده شده است:

شکل 2-4: کلید در برنامه نویس Immobilizer G3 قرار می گیرد

ه) روی [OK] کلیک کنید و حدود 10 ثانیه صبر کنید، تولید موفقیت آمیز است.

4. یادگیری کلیدی

الف) ECU جلویی را بازیابی کنید، قطعات لحیم شده را به عقب لحیم کنید و سیم های بریده شده را دوباره وصل کنید. درپوش را ببندید و دوباره روی خودرو نصب کنید. اگر ماژول غیرعادی باشد، پس از قرار دادن کلید در سوئیچ احتراق نمی توان آن را بیرون کشید و باید مدار ماژول را دوباره بررسی کرد.

ب) [Key Learning] را انتخاب کنید، "همه کلیدها دوباره یاد خواهند شد (از جمله کلیدهای اصلی)"، برای ادامه روی [OK] کلیک کنید، و "Turn on Emergency Flashers" را درخواست می کند و برای ادامه پس از تکمیل روی [OK] کلیک کنید.

ج) وارد سیستم شوید و لیستی از فایل های داده های Immobilizer پشتیبان گیری شده را نمایش می دهد، همانطور که در شکل 3-3 نشان داده شده است:

شکل 3-3: لیست فایل داده های ایموبلایزر

د) "13 Cayenne dflash.bin" را انتخاب کنید، کادر ورودی ظاهر می شود و تعداد 1 رقمی کلیدهایی را که باید یاد بگیرید (2 را وارد کنید)، همانطور که در شکل 3-4 نشان داده شده است:

شکل 3-4: تعداد 1 رقمی کلیدهایی را که باید یاد بگیرید وارد کنید

ه) پس از کلیک بر روی [OK] برای چند ثانیه، از آن می پرسد "کلید اول را وارد کنید و سوئیچ احتراق را روشن کنید". در این زمان، ابزار روشن نمی شود و مسافت پیموده شده "2-0" را نشان می دهد، همانطور که در شکل 3-5 نشان داده شده است:

شکل 3-5: ابزار 2-0 را با صفحه سیاه نشان می دهد

f) اولین کلید را وارد کرده و سپس روی [OK] کلیک کنید. پس از چند ثانیه، ابزار روشن می شود، مسافت پیموده شده "2-1" را نشان می دهد، و کلید اول با موفقیت یاد گرفته شده است، همانطور که در شکل 3-6 نشان داده شده است:

شکل 3-6: ابزار روشن 2-1 را نشان می دهد

g) از آن می خواهد "کلید دوم را وارد کنید و احتراق را روشن کنید"، کلید دوم را وارد کنید و سپس روی [OK] کلیک کنید. پس از چند ثانیه، ابزار روشن می شود، مسافت پیموده شده "2-2" را نشان می دهد، و کلید دوم با موفقیت آموخته شده است، همانطور که در شکل 3-7 نشان داده شده است:

شکل 3-7: ابزار روشن 2-2 را نشان می دهد

h) شروع به پیکربندی سیستم کنید. پس از حدود 10 ثانیه، یادگیری کامل می شود و مسافت پیموده شده عادی بر روی دستگاه نشان داده می شود، همانطور که در شکل 3-8 نشان داده شده است:

شکل 3-8: ابزار به حالت عادی بازگشت

www.x431shop.eu

نحوه غیرفعال کردن فایروال تشخیصی VW/Audi با استفاده از ابزار LAUNCH-X431

برخی از خودروهای آئودی و فولکس واگن مدل 2024MY مجهز به فایروال تشخیصی هستند. هنگامی که فایروال فعال می شود، "کنترل واحد تطبیق"، "تنظیمات پایه"، کدگذاری و سایر عملکردها را نمی توان انجام داد. هنگامی که از ابزار عیب یابی LAUNCH-X431 برای عیب یابی این وسایل نقلیه استفاده می کنید ، باید قبل از انجام عملکردهای مرتبط، فایروال تشخیصی را غیرفعال کنید.

چگونه فایروال تشخیصی VW/Audi را با استفاده از ابزار LAUNCH-X431 غیرفعال کنیم ؟

رویه:

1. سوئیچ استارت را روشن کنید، به کانکتور عیب یاب متصل شده و VW V29.05 یا نسخه جدیدتر را انتخاب کنید.

2. [Full Systems List] یا سایر منوهای اصلی را انتخاب کنید.

3. اگر فایروال تشخیصی فعال باشد، اطلاعات فوری زیر ظاهر می شود.

4. روی [غیرفعال کردن فایروال تشخیصی] کلیک کنید تا ابتدا عملکرد فعال سازی SFD (محافظت عیب یابی خودرو) سیستم 19 اجرا شود.

5. در این زمان SFD در وضعیت قفل است. [فعال سازی دستی SFD] را انتخاب کنید.

6. سپس، روی [Share Data] کلیک کنید. سه راه اشتراک وجود دارد. در اینجا ما از حالت سرور برای اشتراک گذاری و به دست آوردن داده ها استفاده می کنیم.

7. گزینه [Server] را انتخاب کنید، داده های [Unlock Request Structure] را با سرور به اشتراک بگذارید، روی OK کلیک کنید، و سپس کد QR را با WeChat/Alipay در تلفن خود اسکن کنید، یا آدرس وب سایت را در مرورگر وب تلفن یا رایانه خود وارد کنید تا به صفحه اشتراک داده دسترسی پیدا کنید.

8. صفحه اشتراک گذاری اطلاعات باز شده در گوشی یا کامپیوتر به شرح زیر است.

9. داده های [ساختار درخواست بازگشایی] را کپی کنید، آن را برای محاسبه به شخص ثالث (فروشنده Taobao و غیره) ارسال کنید، مقدار توکن SFD محاسبه شده را در کادر [SFD Token] قرار دهید و سپس داده های توکن را ارسال کنید تا پیام موفقیت آمیز نمایش داده شود، همانطور که در شکل زیر نشان داده شده است.

10. در مرحله بعد، [SFD Token] را در دستگاه تشخیصی انتخاب کنید، و سپس گزینه [Server] را از دکمه [Get Data] انتخاب کنید تا داده های رمز SFD ارسال شده در مرحله قبل را بدست آورید.

11. پس از به دست آوردن اطلاعات رمز SFD، روی [فعال کردن واحد کنترل] کلیک کنید تا قفل باز شود. همانطور که در شکل زیر نشان داده شده است، پیام موفقیت آمیز باز کردن قفل نمایش داده می شود.

12. پس از باز کردن موفقیت آمیز قفل، روی OK کلیک کنید و سپس بر روی نماد برگشت کلیک کنید. فایروال تشخیصی به طور خودکار غیرفعال می شود و وارد لیست سیستم می شود.

13. سپس، به [19 Data Bus OBD Interface] دسترسی پیدا کنید تا بررسی کنید که آیا فایروال تشخیصی با موفقیت غیرفعال شده است یا خیر.

14. سپس، [10 Adaptation] را انتخاب کنید و [Diagnostic Filter Temporary Deactivation] را انتخاب کنید.

15.اگر مقدار فعلی [غیرفعال سازی موقت فیلتر تشخیصی] [فعال] باشد (همانطور که در شکل زیر نشان داده شده است)، نشان می دهد که فایروال تشخیصی غیرفعال شده است. برای انجام عملکرد تشخیصی مربوطه می توانید به منو بازگردید.

16.اگر مقدار فعلی [غیرفعال سازی موقت فیلتر تشخیصی] [فعال نیست] است، باید مقدار تطبیق را به صورت دستی تغییر دهید. ابتدا روی خط زیر [Please Input A New Value] کلیک کنید و سپس [Not Active] را انتخاب کنید.

17. سپس، روی [ذخیره] کلیک کنید. مقدار فعلی [غیرفعال سازی موقت فیلتر تشخیصی] به [فعال] تغییر می کند. مراحل غیرفعال کردن فایروال تشخیصی کامل شده است. برای انجام عملکرد تشخیصی مربوطه می توانید به منو بازگردید.

www.x431shop.eu

LAUNCH-X431 PAD V HD: راهنمای تنظیم مجدد انژکتور سوخت کامینز

این یک راهنمای عملیات در مورد نحوه تنظیم مجدد انژکتور سوخت در کامینز با ماژول LAUNCH-X431 PAD5 Elite + HD3 گام به گام است. این ویژگی به کاربر این امکان را می دهد که هنگام تعویض یا جابجایی انژکتور بین سیلندرها، انژکتور سوخت را تنظیم مجدد کند.

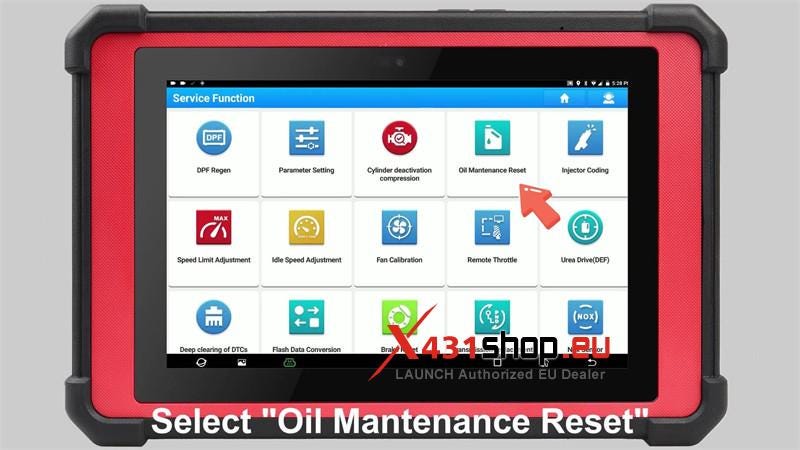

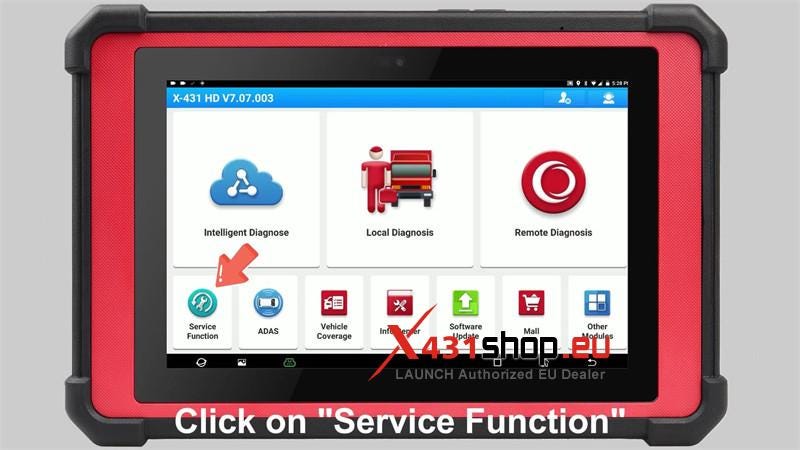

عملکرد سرویس >> تنظیم مجدد روغن

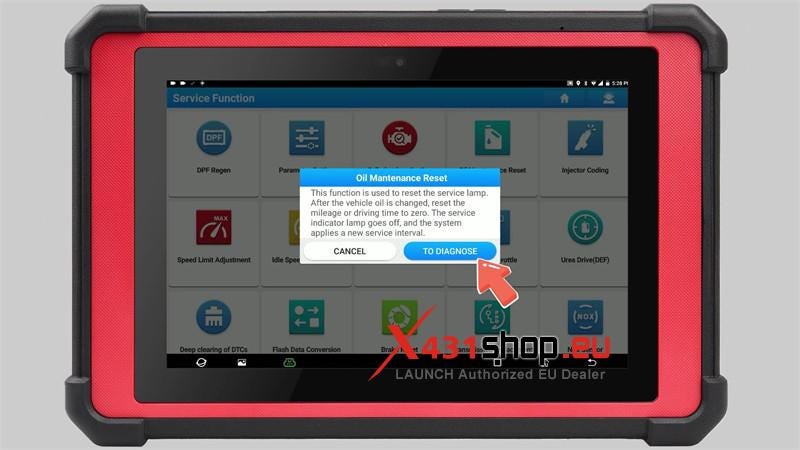

این عملکرد برای تنظیم مجدد چراغ سرویس استفاده می شود.

پس از تعویض روغن خودرو، مسافت پیموده شده یا زمان رانندگی را به صفر برسانید. چراغ نشانگر سرویس خاموش می شود و سیستم یک بازه سرویس جدید اعمال می کند.

روی "GO DIAGNOSE" کلیک کنید.

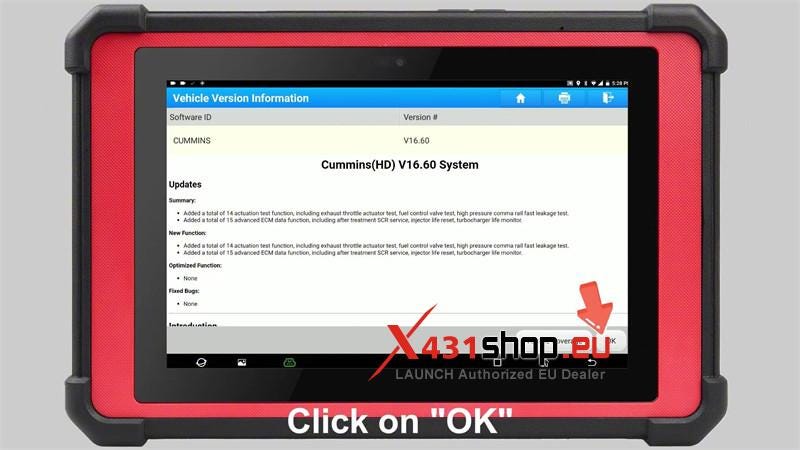

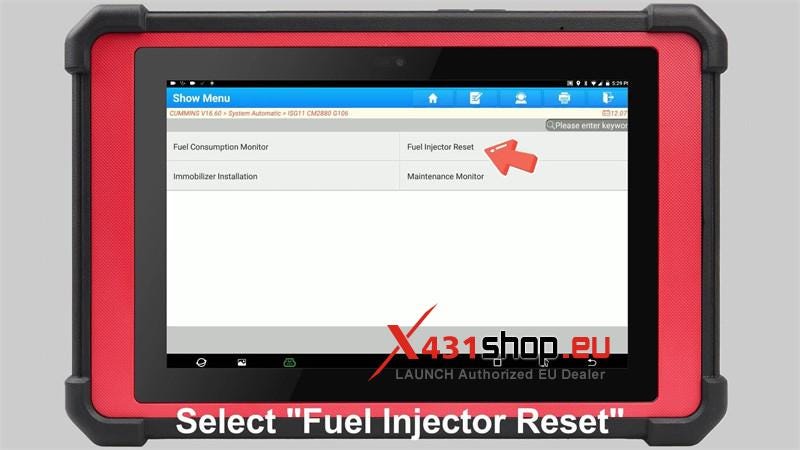

کامینز >> OK >> سیستم اتوماتیک >> تنظیم مجدد انژکتور سوخت

شرایط اولیه

این بازنشانی ممکن است هر زمان که ابزار به ECM متصل است اجرا شود.

مراحل

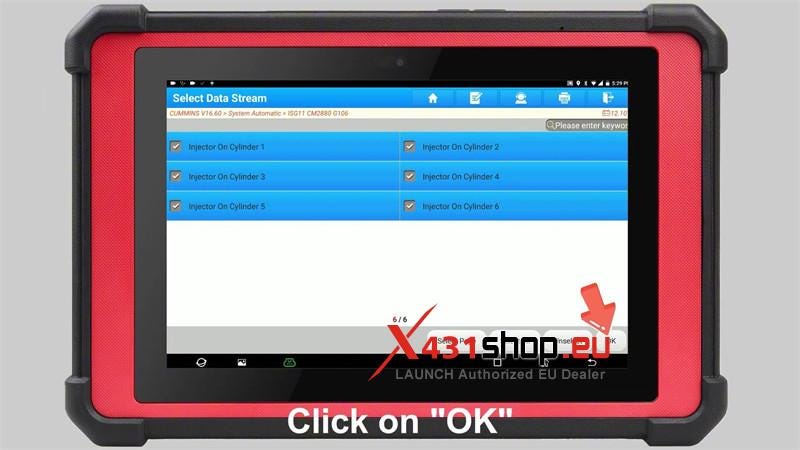

همه انژکتورهایی که نیاز به تنظیم مجدد دارند را انتخاب کنید.

اطلاعات تکمیلی

فقط انژکتورهایی را انتخاب کنید که تعویض شده اند یا در طول فرآیند عیب یابی بین سیلندرها جابجا شده اند.

روی OK کلیک کنید.

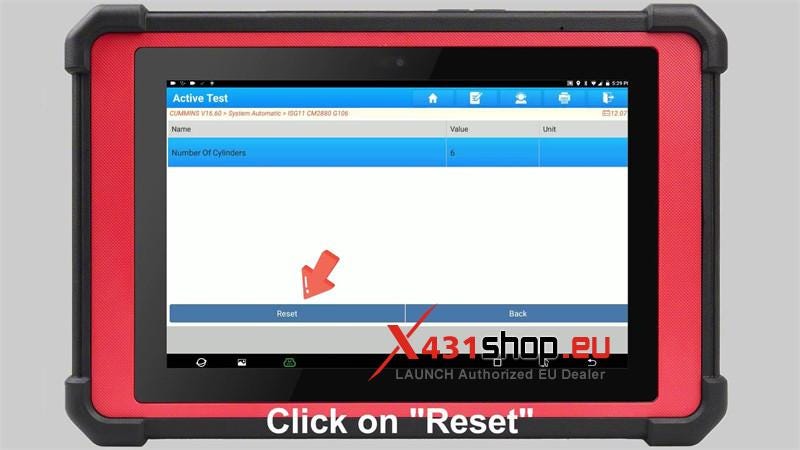

تعداد سیلندرها >> تنظیم مجدد

انژکتور مناسب را انتخاب کنید، می تواند به تنهایی یا به طور کامل انتخاب شود.

خوب >> بله

لطفا کلید کلید را برای 30 ثانیه خاموش کنید.

لطفا کلید کلید را روشن کنید و سپس روی OK کلیک کنید.

تمام دستورات تنظیم مجدد انژکتور به ECM ارسال شده است.

این از X431 PAD V برای تنظیم مجدد انژکتور سوخت کامینز با موفقیت استفاده می کند.

www.x431shop.eu

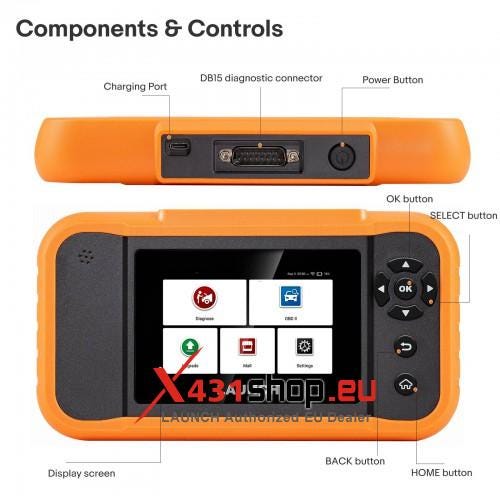

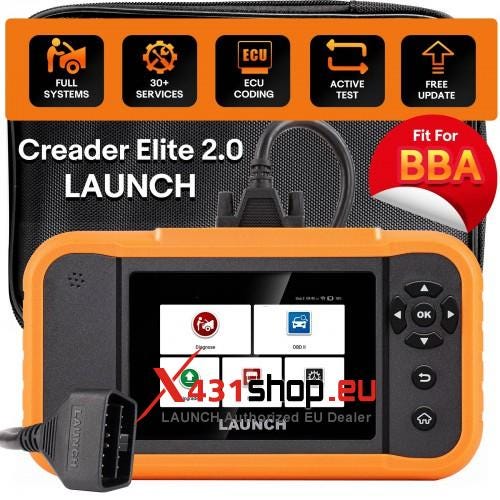

سوالات متداول اسکنر BMW Benz VAG LAUNCH-Creader Elite 2.0

در اینجا ما تعدادی از سؤالات و پاسخ های متداول مربوط به LAUNCH Creader Elite 2.0 BBA Multilingual Scanner را فهرست می کنیم. امیدوارم این مفید باشد.

Q1: سیستم هنگام خواندن جریان داده متوقف می شود. دلیل آن چیست؟

ممکن است به دلیل شل شدن کانکتور باشد. لطفا Creader Elite 2.0 را خاموش کنید، کانکتور را محکم وصل کنید و دوباره آن را روشن کنید.

Q2: صفحه ابزار هنگام شروع احتراق موتور چشمک می زند؟

ناشی از اختلالات الکترومغناطیسی، و این یک پدیده طبیعی است.

Q3: هنگام برقراری ارتباط با رایانه داخلی هیچ پاسخی وجود ندارد؟

لطفاً ولتاژ مناسب منبع تغذیه را تأیید کنید و بررسی کنید که آیا دریچه گاز بسته شده است، انتقال در وضعیت خنثی است و آب در دمای مناسب است.

Q4: اگر سیستم تشخیص VIN خودکار را شروع نکرد چه باید کرد؟

لطفاً دلایل احتمالی زیر را بررسی کنید:

• اینکه Creader Elite 2.0 به درستی به درگاه DLC خودرو متصل است یا خیر.
• اینکه آیا کلید "تشخیص خودکار در اتصال" خاموش است یا خیر. اگر بله، آن را روی ON بکشید.

Q5: چرا تعداد زیادی کد خطا وجود دارد؟

معمولاً به دلیل اتصال ضعیف یا اتصال زمین خطا ایجاد می شود.

Q6: چگونه سیستم را ارتقا دهیم؟

1. Creader Elite را روشن کنید و از اتصال اینترنت پایدار مطمئن شوید.
2. روی "تنظیمات" در منوی کار ضربه بزنید، "درباره" -> "نسخه" را انتخاب کنید و روی "تشخیص نسخه سیستم" ضربه بزنید تا وارد صفحه ارتقاء سیستم شوید.
3. دستورالعمل های روی صفحه را گام به گام دنبال کنید تا فرآیند به پایان برسد. بسته به سرعت اینترنت ممکن است چند دقیقه طول بکشد، لطفا صبور باشید. پس از اتمام موفقیت آمیز ارتقا، ابزار Creader Elite به طور خودکار راه اندازی مجدد شده و وارد منوی Job می شود.

www.x431shop.eu

LAUNCH-X431 PRO Elite IMMO توابع: کلیدهای تویوتا 2013-2018 را اضافه کنید

LAUNCH-X431 PRO Elite عملکردهای تشخیصی و خدماتی درجه یک را ارائه می دهد، در حالی که عملکردهای ایموبلایزر (IMMO) نیز به خوبی انجام می شود. این راهنما بر استفاده از X431 PRO Elite برای افزودن کلیدهای هوشمند برای تویوتا RAV4 2013-2018 مجهز به سیستم کلید هوشمند تمرکز دارد. از پیمایش توابع سرویس گرفته تا تکمیل ثبت کد هوشمند، این آموزش گام به گام دستورالعمل‌های واضحی را ارائه می‌کند تا به شما کمک کند کار را با موفقیت انجام دهید.

از منوی اصلی، گزینه Service Function -> IMMOBILIZER RESET -> Toyota را انتخاب کنید.

اگر اجرای این منوی عملکرد ویژه ناموفق بود، لطفاً عیب‌یابی هوشمند یا عیب‌یابی سنتی را وارد کنید و سپس برای انجام عملکردهای مورد نیاز، تست عملکرد ویژه یا فعال‌سازی خودرو خاص را وارد کنید.

احتراق را روشن کنید.

DLC 16 پین (آمریکای شمالی) -> با کلید هوشمند.

اگر در حین آزمایش اختلال در ارتباط رخ داد، لطفاً مطمئن شوید که آیا وسیله نقلیه به قطعات دیگر مجهز است یا خیر. در صورت نصب قطعات دیگر، می توانید سعی کنید قطعات را جدا کرده و سپس تست را انجام دهید.

ECU ورود بدون کلید و استارت موتور را با کلید هوشمند تشخیص کنترل می کند.

عملکرد ویژه -> ثبت کد هوشمند (کلاسیک).

دستورات را دنبال کنید و شرایط زیر را تأیید کنید:

سوئیچ قدرت/موتور روشن (IG) است.

عملکرد لغو هوشمند خاموش است.

در صفحه اطلاعات می توانید ببینید:

تعداد کلیدهای باقیمانده قابل ثبت: 3

تعداد کلیدهای ثبت شده در حال حاضر: 1

کلید برق/موتور را با یک کلید ثبت شده لمس کنید (مطمئن شوید که سمت نشان رو به IG SW باشد). [ثبت نام] را فشار دهید. ثبت اسمارت کد کامل شد.

صفحه اطلاعات نشان می دهد:

تعداد کلیدهای باقیمانده قابل ثبت: 2

تعداد کلیدهای ثبت شده در حال حاضر: 2

در نهایت، می توانید تست کنید که آیا کلید جدید می تواند خودرو را باز یا بسته کند (توصیه می شود همین آزمایش را روی کلید قدیمی نیز انجام دهید).
