ابزار ECU مدل LAUNCH X431: کلون کردن TCU بوش (6T50)

LAUNCH در حال حاضر دو ابزار مخصوص برای برنامه‌ریزی ECU ارائه می‌دهد: برنامه‌ریز ECU و TCU LAUNCH X431 و آداپتور LAUNCH XPROG3 + PC . این مقاله نحوه استفاده از این دو ابزار را برای شبیه‌سازی ECU خودروی Bosch (6T50) شرح خواهد داد.

توجه : عملکردهای نرم‌افزاری برنامه‌ریز ECU و TCU مدل LAUNCH X431 و آداپتور LAUNCH X-PROG3 + PC اساساً یکسان هستند. این بار، ما از رابط نرم‌افزاری برنامه‌ریز ECU و TCU مدل LAUNCH X431 استفاده خواهیم کرد .

فرآیند عملیات:

۱. نرم‌افزار را باز کنید و در کادر جستجو عبارت [6T50] را جستجو کنید. در نتایج جستجو روی [6T50] کلیک کنید. روش اتصال [BENCH] را انتخاب کنید.

۲. برای اتصال کامپیوتر خودرو طبق نمودار سیم‌کشی، روی [اتصال مستقیم نمودار] کلیک کنید.

۳. پس از تکمیل سیم‌کشی، روی [اتصال] کلیک کنید . هنگامی که نرم‌افزار اتصال موفقیت‌آمیز را نشان داد، روی [خواندن داده‌های فلش] کلیک کنید .

۴. فایل خوانده شده را ذخیره کنید.

5. روی [قطع اتصال] کلیک کنید .

۶. سیم‌کشی را دوباره به کامپیوتر جدید خودرو وصل کنید، سپس برای اتصال TCU، خواندن و ذخیره داده‌های FLASH (برای بازیابی) به مراحل ۳ تا ۴ بالا مراجعه کنید.

۷. روی [Write FLASH data] کلیک کنید و FLASH data را برای نوشتن انتخاب کنید. فراموش نکنید که پس از اتمام نوشتن، روی [Disconnect] کلیک کنید.

در این مرحله، کار تمام شده است و TCU می‌تواند برای آزمایش به خودرو متصل شود.

www.x431shop.eu

LAUNCH-X431 ECU برنامه نویس پاک کردن/تنظیم مجدد گیربکس VGS4–0-NAG2

نرم‌افزار LAUNCH ECU در به‌روزرسانی نرم‌افزار ژانویه 2025 (نسخه 10.40) عملکرد پاک کردن را برای گیربکس 7 سرعته نسل چهارم مرسدس بنز ( VGS4–0-NAG2 و VGS4–500-NAG2 ) اضافه کرده است. در این مقاله به طور خلاصه نحوه عملکرد عملکرد پاک کردن گیربکس معرفی می شود.

شرح عملکرد :

گیربکس 7 سرعته مرسدس بنز نسل چهارم پاک شد

محصولات پشتیبانی شده :

راه اندازی XPROG3 + آداپتور کامپیوتر ، LAUNCH-X431 ECU و برنامه نویس TCU . (نیاز به نسخه نرم افزار نسخه 10.40 است)

اگر کامپیوتر اصلی خودرو از کار بیفتد، اما همچنان می تواند داده ها را به طور معمول بخواند. در این صورت، کامپیوتر انتقال را جایگزین کنید و مراحل زیر را برای پاک کردن و تایید مجدد دنبال کنید:

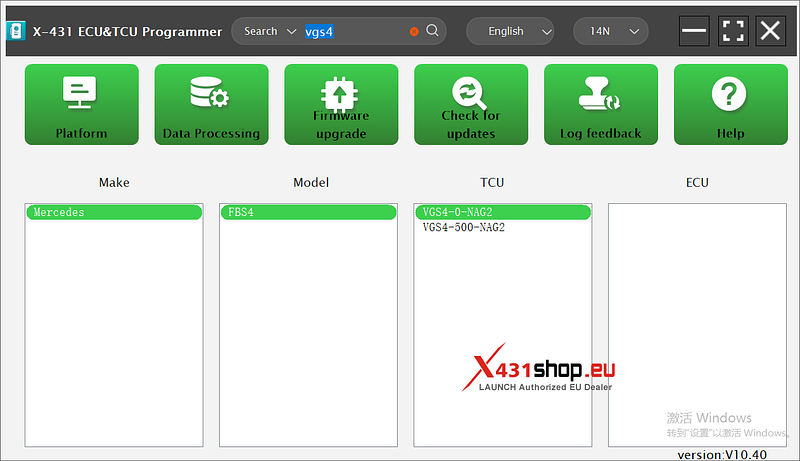

1. وارد مدل ECU شده و وارد منوی عملکرد شوید.

2. روی [Directly connect to the wiring diagram] کلیک کنید.

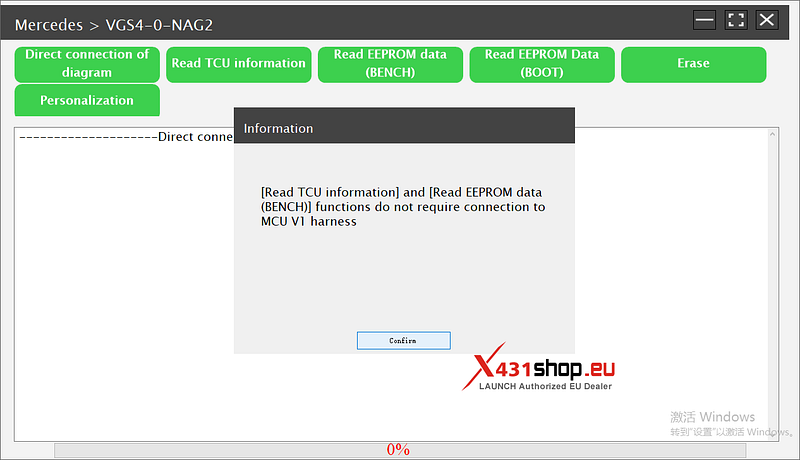

3. دستورالعمل های روی صفحه را دنبال کنید و روی OK کلیک کنید.

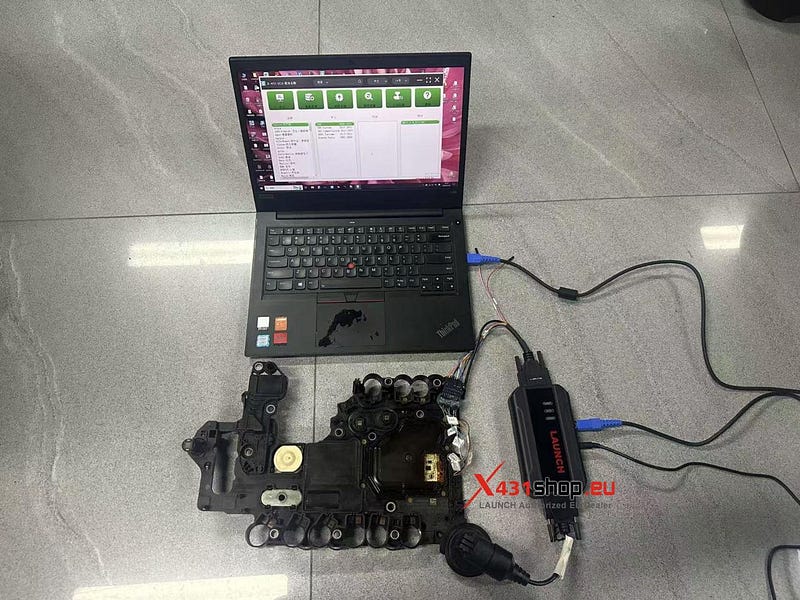

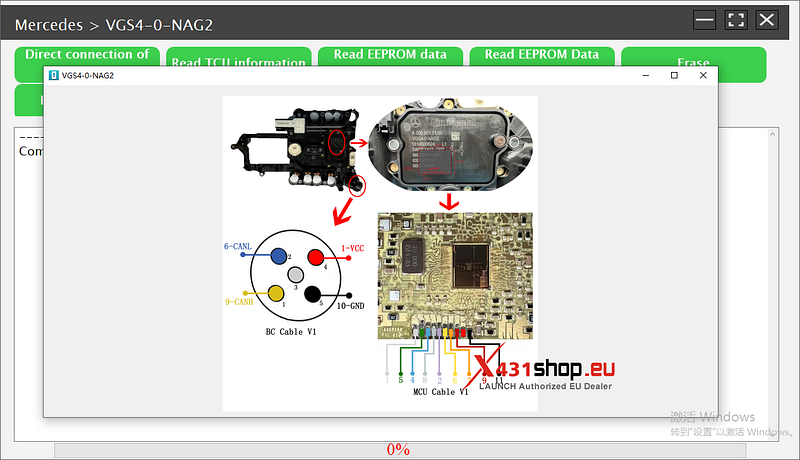

4. نمودار سیم کشی دو روش اتصال را ارائه می دهد: BENCH/BOOT.

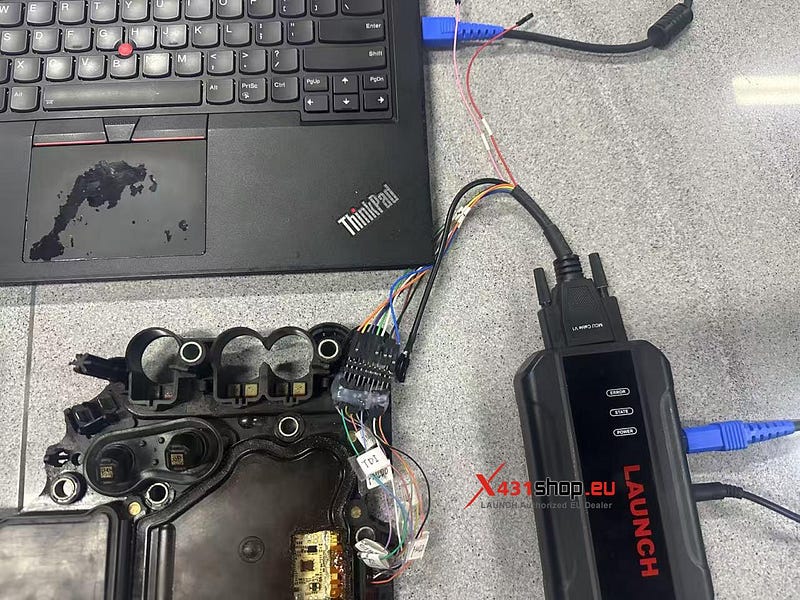

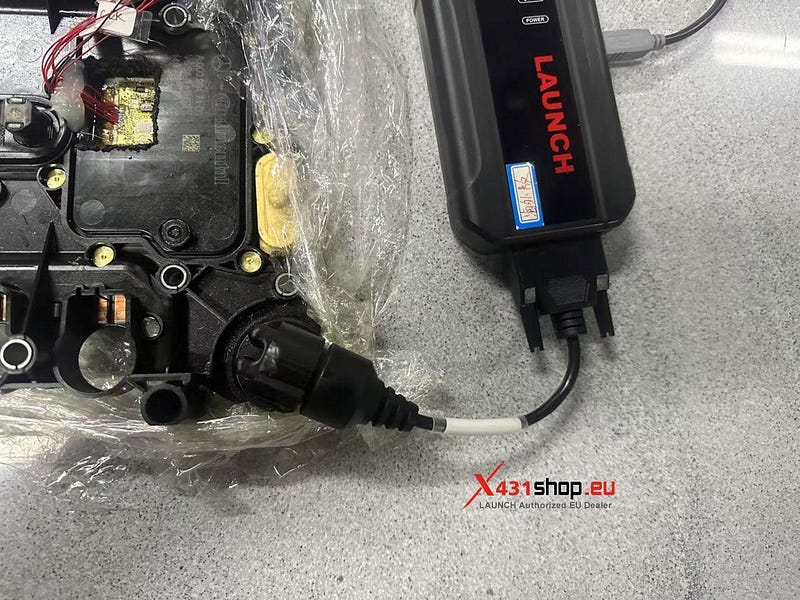

از حالت BENCH برای خواندن داده ها از رایانه گیربکس اصلی استفاده کنید. برای تنظیم مجدد و شخصی سازی یک کامپیوتر گیربکس دست دوم، هر دو حالت BENCH و BOOT باید به طور همزمان متصل شوند.

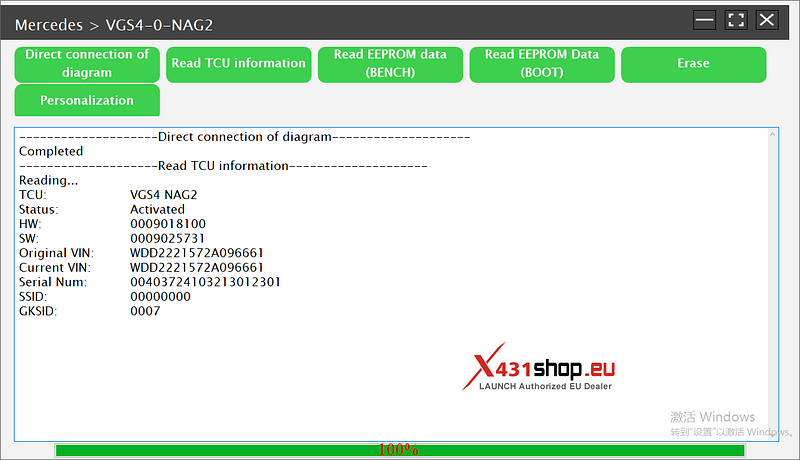

5. پس از اتصال سیم ها، به خواندن اطلاعات TCU (واحد کنترل انتقال) اقدام کنید.

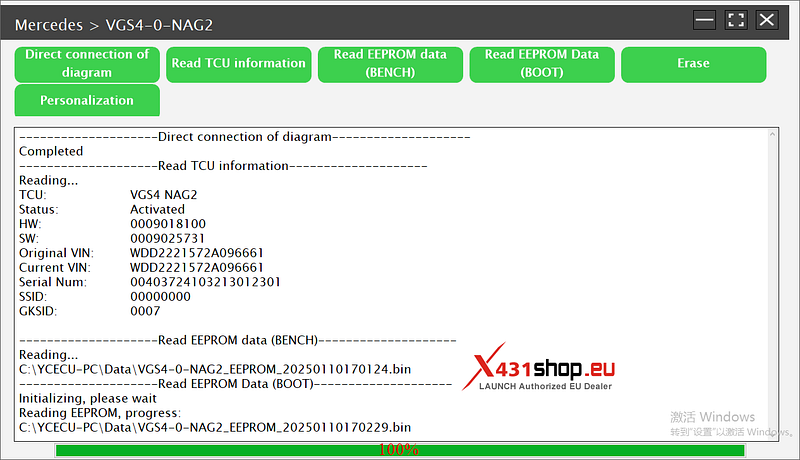

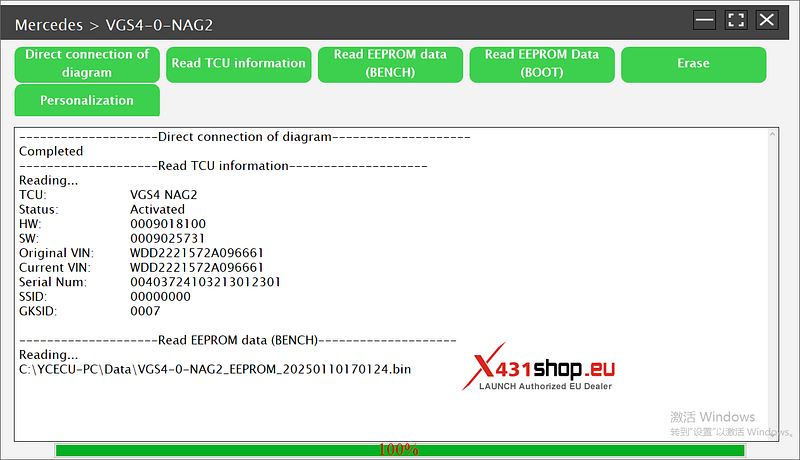

6. هنگامی که اطلاعات با موفقیت بازیابی شد، [Read EEPROM Data (BENCH)] را انتخاب کنید.

اگر حالت BENCH ناموفق بود، به حالت BOOT بروید.

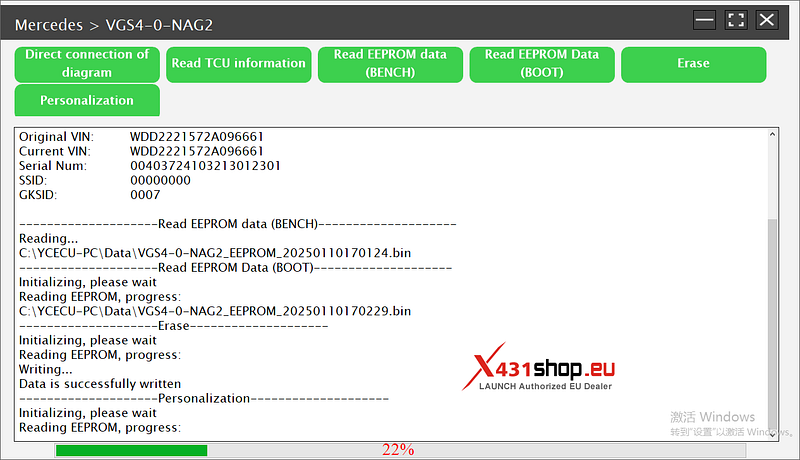

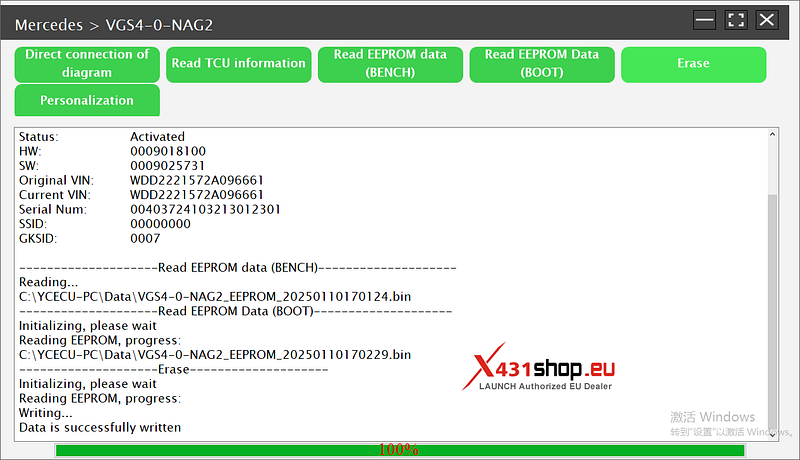

7. پس از خواندن داده های کامپیوتر ECU اصلی خودرو، کامپیوتر ECU خارجی را وصل کنید (هر دو حالت BENCH و BOOT باید همزمان متصل شوند) و سپس روی پاک کردن کلیک کنید.

8. روی Personalization کلیک کنید و Original Car EEPROM Data Write را انتخاب کنید.

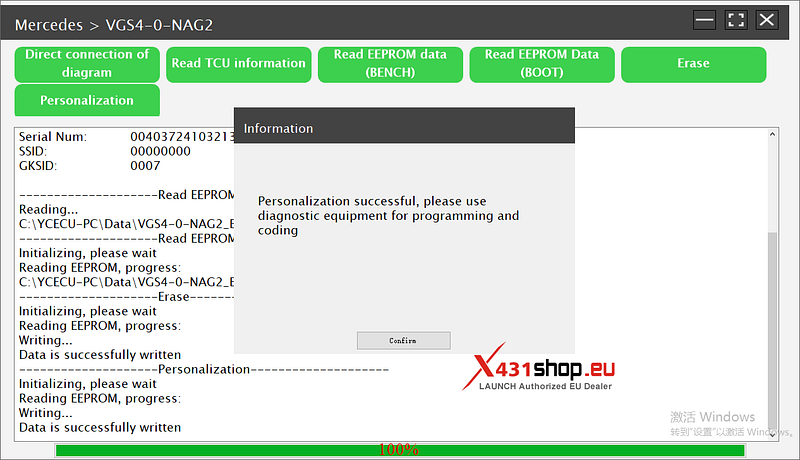

9. پس از شخصی سازی موفقیت آمیز روی OK کلیک کنید.

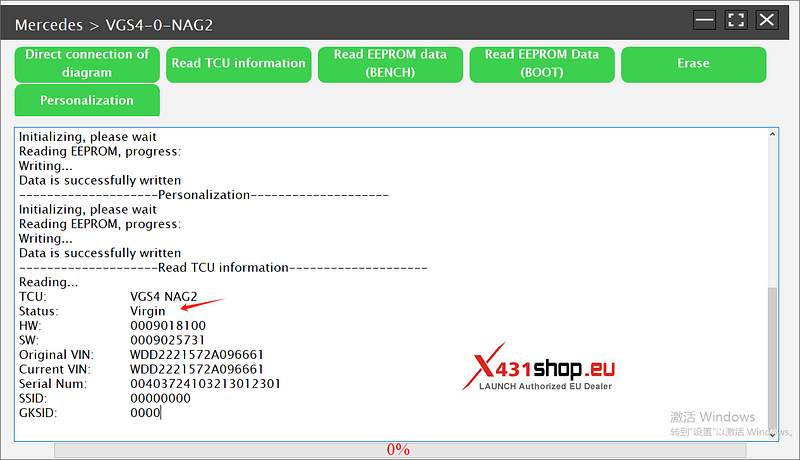

10. در نهایت، اطلاعات TCU را دوباره بخوانید تا مطمئن شوید ECU ریست شده است. سپس آن را برای برنامه نویسی و کدنویسی در خودرو نصب کنید.

www.x431shop.eu

راه اندازی X431 ECU برنامه نویس پاک کردن / تنظیم مجدد گیربکس VGS4-0-NAG2

نرم‌افزار LAUNCH ECU در به‌روزرسانی نرم‌افزار ژانویه 2025 (نسخه 10.40) عملکرد پاک کردن را برای گیربکس 7 سرعته نسل چهارم مرسدس بنز ( VGS4–0-NAG2 و VGS4–500-NAG2 ) اضافه کرده است. در این مقاله به طور خلاصه نحوه عملکرد عملکرد پاک کردن گیربکس معرفی می شود.

شرح عملکرد :

گیربکس 7 سرعته مرسدس بنز نسل چهارم پاک شد

محصولات پشتیبانی شده :

راه اندازی XPROG3 + آداپتور رایانه شخصی ، برنامه نویس ECU و TCU LAUNCH X431 . (نیاز به نسخه نرم افزار نسخه 10.40 است)

اگر کامپیوتر اصلی خودرو از کار بیفتد، اما همچنان می تواند داده ها را به طور معمول بخواند. در این صورت، کامپیوتر انتقال را جایگزین کنید و مراحل زیر را برای پاک کردن و تایید مجدد دنبال کنید:

1. وارد مدل ECU شده و وارد منوی عملکرد شوید.

2. روی [Directly connect to the wiring diagram] کلیک کنید.

3. دستورالعمل های روی صفحه را دنبال کنید و روی OK کلیک کنید.

4. نمودار سیم کشی دو روش اتصال را ارائه می دهد: BENCH/BOOT.

از حالت BENCH برای خواندن داده ها از رایانه گیربکس اصلی استفاده کنید. برای تنظیم مجدد و شخصی سازی یک کامپیوتر گیربکس دست دوم، هر دو حالت BENCH و BOOT باید به طور همزمان متصل شوند.

5. پس از اتصال سیم ها، به خواندن اطلاعات TCU (واحد کنترل انتقال) اقدام کنید.

6. هنگامی که اطلاعات با موفقیت بازیابی شد، [Read EEPROM Data (BENCH)] را انتخاب کنید.

اگر حالت BENCH ناموفق بود، به حالت BOOT بروید.

7. پس از خواندن داده های کامپیوتر ECU اصلی خودرو، کامپیوتر ECU خارجی را وصل کنید (هر دو حالت BENCH و BOOT باید همزمان متصل شوند) و سپس روی پاک کردن کلیک کنید.

8. روی Personalization کلیک کنید و Original Car EEPROM Data Write را انتخاب کنید.

9. پس از شخصی سازی موفقیت آمیز روی OK کلیک کنید.

10. در نهایت، اطلاعات TCU را دوباره بخوانید تا مطمئن شوید ECU ریست شده است. سپس آن را برای برنامه نویسی و کدنویسی در خودرو نصب کنید.

www.x431shop.eu

به روز رسانی نرم افزار LAUNCH ECU: مرسدس VGS4-NAG2 Erase Function اضافه شد

راه اندازی نرم افزار ECU به روز رسانی ژانویه 2025. این به روز رسانی شامل عملکرد پاک کردن گیربکس هفت سرعته نسل چهارم مرسدس بنز (VGS4-0-NAG2 و VGS4-500-NAG2) است (هنوز توسط محصولات رقیب پشتیبانی نشده است). 3 حالت BENCH موتور و انتقال ECU به روز رسانی عملکرد خواندن و نوشتن. و بهینه سازی جریان داده های BMW E83 و مسائل مربوط به انقضای سریع نرم افزار.

دستگاه های تحت پوشش: LAUNCH XPROG3 + آداپتور رایانه شخصی ، LAUNCH X431 ECU و برنامه نویس TCU .

گزارش دقیق ارتقاء نرم افزار:

1. اضافه شده خواندن و نوشتن، شخصی سازی، عملکرد پاکسازی برای حالت BOOT انتقال بنز ECU VGS4-0-NAG2، VGS4-500-NAG2. (برای دستورالعمل های عملکرد، لطفاً به: LAUNCH X431 ECU Programmer ease/Reset VGS4–0-NAG2 گیربکس مراجعه کنید )

2. اضافه شدن حالت BENCH کادیلاک، گیربکس شورولت ECU T87A عملکرد خواندن و نوشتن.

3. اضافه شدن عملکرد خواندن و نوشتن برای حالت BENCH انتقال Great Wall ECU 7DCT450.

4. اضافه شدن عملکرد خواندن و نوشتن برای حالت BENCH Great Wall، موتور جیلی ECU MG1US008/MG1UA008.

5. مشکل خواندن داده های BMW E83 بهینه شده است.

6. وضعیت استفاده از دستگاه منقضی شده را بهینه کنید تا زمانی که دستگاه در حالت منقضی شده است، عملکردهای آزاد شده قبل از انقضا همچنان قابل استفاده باشند. زمانی که اشتراک رایگان منقضی شود، به‌روزرسانی‌های جدید برای دانلود محدود می‌شوند.

www.x431shop.eu

کلون ECU بیوک بوش MED9.6.1 با برنامه نویس ECU Launch-X431

چگونه از Launch X431 ECU Programmer برای خواندن و نوشتن ECU Buick Bosch MED9.6.1 روی نیمکت استفاده کنیم؟

کار با نمودار سیم کشی در نرم افزار بسیار آسان و سریع است. بدون نیاز به تبلت X431 ! فقط 2 دقیقه!

مرحله 1. مدل ECU را دریافت کنید

برنامه نویس X431 ECU را از طریق کابل USB به رایانه متصل کنید

نرم افزار X-431 ECU & TCU Programmer را باز کنید

برای یافتن سریع مدل ECU، med9.6.1 را در کادر جستجو وارد کنید

این Buick Enclave 2008–2017 3600 V6 300 MED9.6.1_Auto است

مرحله 2. دستگاه و ECU را وصل کنید

برای ورود به رابط عملیات اصلی، روی ECU دوبار کلیک کنید

با کلیک روی "اتصال مستقیم نمودار" نمودار سیم کشی را دریافت کنید.

برای اتصال صحیح پروگرامر ECU X-431 و ECU MED9.6.1 بوش با خط حالت BENCH، نمودار را دنبال کنید.

منبع تغذیه را نیز به پروگرامر وصل کنید

شروع به خواندن و نوشتن ECU کنید.

مرحله 3. از داده های ECU اصلی MED9.6.1 نسخه پشتیبان تهیه کنید

اتصال

اطلاعات کامل را بخوانید

پس از خواندن داده های اصلی را ذخیره کنید

قطع شدن

مرحله 4. از داده های جدید ECU MED9.6.1 نسخه پشتیبان تهیه کنید

Launch ECU Programmer را به ECU جدید وصل کنید و همین مراحل را برای پشتیبان گیری از ECU جدید تکرار کنید

مرحله 5. داده های ECU اصلی را در ECU جدید بنویسید

داده های اصلی را برای نوشتن در ECU جدید MED9.6.1 بوش آپلود کنید

نوشتن اطلاعات با موفقیت

قطع شدن

راه اندازی X431 X-PROG3 با آداپتور رایانه شخصی با نرم افزار رایانه شخصی خود کار می کند و می تواند MED9.6.1 ECU بوش را مانند برنامه نویس X-431 ECU نیز کلون کند.

علاوه بر Buick، هر دو ابزار از دیگر برندهای Bosch MED9.6.1 ECU های زیر پشتیبانی می کنند.

کادیلاک CTS 2004–2016

کادیلاک STS 2004–2011

شورولت کامارو 1998–2020

شورولت کبالت 2005-2013

شورولت HHR 2006–2010

شورولت تراورس 2008–2017

فراری 458 ایتالیا 2009–2015

فراری 458 اسپایدر 2011

فراری اف 2011

GMC Acadia 2007–2017

هولدن کومودور 1999–2017

Opel Insignia 2008–2016

پونتیاک انقلاب 2006-2008

چشم انداز زحل 2008

آسمان زحل 2005-2008

به روز رسانی ادامه دهید…
