Volvo ECM Read/Write/ باز کردن قفل با OBDSTAR DC706 روی نیمکت

چگونه از OBDSTAR DC706 برای شبیه سازی Volvo ECM استفاده کنیم؟ کدام مدل های خودروی ولوو پشتیبانی می شوند؟

برنامه نویس OBDSTAR DC706 ECU می تواند فلش INT/EXT و EEPROM را بخواند، بنویسد، و ECU را برای ولوو ECM باز کند. حالت عملکرد (OBD/Bench/Boot) به نوع خاص ECM بستگی دارد.

انجام عملکرد پشتیبانی شده آسان و سریع است، زیرا DC706 دارای نمودار سیم کشی و دستورالعمل مربوطه در سیستم دستگاه است. فقط مطمئن شوید که اتصالات ECM و دستگاه صحیح است و به اینترنت موجود وصل شوید.

مثلا:

خواندن/نوشتن و باز کردن قفل Volvo DENSO MB279700–9801 SH72546 ECM روی نیمکت

لوازم جانبی دیگر از جمله را آماده کنید. آداپتور OBDSTAR P004 و ECU Clone Jumper ، منبع تغذیه 12 ولت برای کار با DC706 و Volvo ECM

فلاشر ECU>> ECM>> ECM V30.61>> 9801>> Volvo DENSO MB279700–9801 SH72546 را انتخاب کنید

نمودار سیم کشی را بررسی کنید تا ابزار OBDSTAR DC706 ECU و Volvo ECM توسط آداپتور P004 و ECU Clone Jumper به درستی متصل شود و همچنین برق DC706 را تامین کنید.

پس از اتصال، روی [شروع] کلیک کنید، [BENCH] و [P004] را انتخاب کنید.

سوئیچ آداپتور OBDSTAR P004 را روشن کنید

ECU را وصل کنید

داده های فلش INT و INT EEPROM ECM اصلی را بخوانید و پس از خواندن به ترتیب داده ها را ذخیره کنید.

داده های اصلی ECM را که به تازگی ذخیره شده اند برای نوشتن در Volvo ECM جدید انتخاب کنید

همه موفقیت آمیز هستند، و ECU را نیز باز کنید.

لیست پشتیبانی OBDSTAR DC706 برای Volvo ECM (جدیدترین):

www.obdexpress.co.uk

OBDSTAR DC706 کلون رنو EMS3120 ECM توسط بوت

سوال:

آیا می توان Renault Continental EMS3120 TC1738 ECM را توسط OBDSTAR DC706 شبیه سازی کرد ؟

مهندس Obdexpress.co.uk پاسخ داد:

آره. DC706 با ECM V30.60 می تواند داده های اصلی EMS3120 ECM INT Flash و INT EEPROM را بخواند و در حالت بوت در جدید بنویسد.

در اینجا جدیدترین مدل های رنو ECM پشتیبانی شده توسط ابزار OBDSTAR DC706 ECU ارائه شده است .

گام 2:

ECU Flasher>> All>> ECM>> ECMV30.60>> ems3120> Renault Continental EMS3120 TC1738 را انتخاب کنید

مرحله 3:

نمودارهای اتصال Boot و PINOUT را بررسی کنید

مرحله 4:

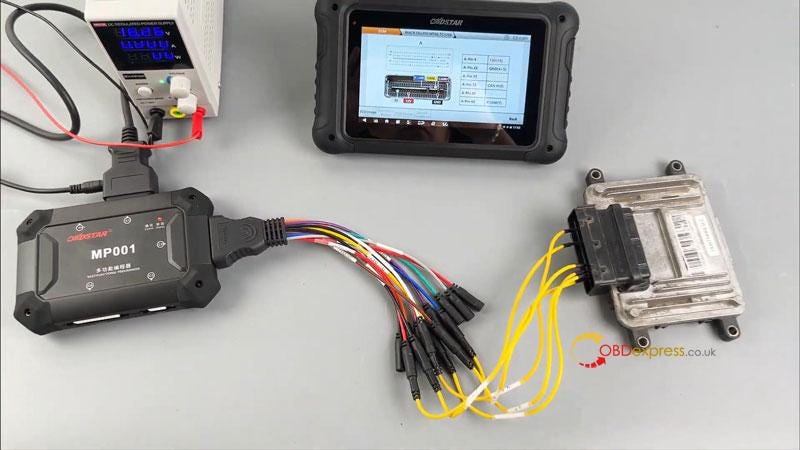

برای اتصال صحیح BOOT، MP001 Programmer و EMS3120 ECM توسط P004 ECU Clone Jumper ، C401 و W004، نمودارها را دنبال کنید.

سپس MP001 را با کابل اصلی به DC706 وصل کنید و برق DC706 را تامین کنید

مرحله 5:

پس از اتصال، روی "شروع" کلیک کنید، گزینه های "BOOT" و "MP001" را انتخاب کنید

مرحله 6:

OBDSTAR DC706 را به وای فای موجود وصل کنید

به ECU وصل شوید

پس از موفقیت آمیز بودن اتصال ECU، می توانید شروع به انجام عملیات خواندن و نوشتن مربوطه کنید

برای خواندن اطلاعات اصلی به ترتیب روی "Read INT flash (TC1738)" و "Read INT eeprom (TC1738)" کلیک کنید و سپس از فایل مربوطه نسخه پشتیبان تهیه کنید.

برنامه نویس DC706 ECU را به یک ECM جدید EMS3120 وصل کنید

روی "Write INT flash (TC1738)" کلیک کنید و داده های اصلی را برای نوشتن در ECM جدید انتخاب کنید.

روی "Write INT eeprom (TC1738)" کلیک کنید و داده های اصلی را برای نوشتن در ECM جدید نیز انتخاب کنید.

بعد از نوشتن ECU را جدا کنید.

انجام شده!

www.obdexpress.co.uk

OBDSTAR DC706 کلون Volvo Denso MB279700 9500 ECM روی نیمکت

برنامه نویس OBDSTAR DC706 ECU با نسخه ECM V30.52 یا بالاتر می تواند فلش INT و EEPROM Volvo Denso MB279700–9500 Dump SH72543 ECM را با حالت نیمکت بخواند و بنویسد.

چه ابزارهایی مورد نیاز است؟

• واحد اصلی OBDSTAR DC706
• آداپتور OBDSTAR P004 و ECU Clone Jumper
• کابل اصلی
• منبع تغذیه 12 ولت

شارژ و ارتباط DC706 را در طول عملیات حفظ کنید .

عملکرد کلون با اتصال به سرور در دسترس است. مطمئن شوید که اتصال اینترنت عادی است.

چگونه Volvo ECM را با OBDSTAR DC706 بخوانیم و بنویسیم ؟

ECU Flasher>> Car>> ECM>> ECM V30.52 یا بالاتر>> Brand- VOLVO>> mb>> VOLVO DENSO MB279700–9500 SH72543 را انتخاب کنید

روش اتصال و دستورالعمل عملکرد را در دستگاه بررسی کنید.

نمودار پینوت:

برای اتصال آداپتور OBDSTAR P004 و ECM توسط P004 ECU Clone Jumper، نمودار را دنبال کنید.

آداپتور P004 را با کابل اصلی به ابزار ECU DC706 وصل کنید

پس از اتصال، روی "شروع" کلیک کنید و حالت "BENCH" و "P004" را برای انجام خواندن عملیات نوشتن انتخاب کنید.

ECU را وصل کنید - OK

فلاش INT و eeprom-OK را بخوانید

به Volvo Denso MB279700 9500 ECM جدید متصل شوید

برای نوشتن در ECM جدید، فلش INT اصلی و داده های eeprom را بارگذاری کنید

نوشتن اطلاعات با موفقیت

FYI…

لیست خودروهای OBDSTAR DC706 Volvo ECM (ECM V30.53):

www.obdexpress.co.uk

OBDSTAR DC706 خواندن و نوشتن Benz SIM271DE ECM توسط Bench

مرسدس بنز SIM271DE ECM خواندن و نوشتن با ابزار OBDSTAR DC706 ECU روی نیمکت کاملاً انجام می شود. فقط 2 دقیقه!

برای کار با دستگاه DC706 به کابل اصلی OBD، آداپتور OBDSTAR P004 و ECU Clone Jumper، منبع تغذیه 12 ولتی نیاز دارید .

برق DC706 را تامین کنید و شارژ و ارتباط را در تمام مراحل ادامه دهید.

این عملکرد با اتصال سرور در دسترس است. اطمینان حاصل کنید که اتصال اینترنت در طول فرآیند عادی است.

1.دستگاه و بنز ECM را وصل کنید

ECU Flasher>> ECM>> جدیدترین نرم افزار ECM (ieECM V30.28)>> BRAND>> BENZ را انتخاب کنید

فقط 2 گزینه وجود دارد. منوی صحیح را بر اساس مدل و مدل موجود در ماژول ECM انتخاب کنید.

در اینجا BENZ CONTINENTAL SIM271DE TC1796+ST95128 (BENCH) را انتخاب کنید

برای بررسی بهترین روش تشخیص، روی Guide در پایین سمت چپ کلیک کنید

برای بررسی نمودار سیم کشی بر روی Pinout کلیک کنید و برای اتصال آداپتور P004 و بنز ECM از طریق OBDSTAR P004 ECU Clone Jumper آن را دنبال کنید.

و سپس از طریق کابل اصلی به ابزار ECU DC706 متصل شوید

پس از اتصال، دکمه سوئیچ آداپتور OBDSTAR P004 را روشن کرده و شروع به انجام عملیات خواندن و نوشتن کنید.

2. خواندن و نوشتن بنز ECM

برای تأیید امنیت، روی «اتصال» کلیک کنید و ECU را طبق دستورات وصل کنید

INT eeprom (ST95128) و INT flash (TC1796) را جداگانه بخوانید و فایل داده مربوطه را ذخیره کنید

از همان روش اتصال برای اتصال OBDSTAR DC706 و بنز SIM271DE ECM جدید استفاده کنید.

سپس داده های خارجی مربوطه (EEPROM & Flash) را برای نوشتن در ECM جدید بارگذاری کنید

عملیات نوشتن به پایان رسید، برای خروج از سیستم بر روی قطع اتصال کلیک کنید.

انجام شده!

www.obdexpress.co.uk

باز کردن قفل GMC E78 ECM: OBDSTAR DC706 Bench Expertise

در حال حاضر، ابزار ECU OBDSTAR DC706 می‌تواند داده‌های EEPROM و Flash را برای GMC ACDELCO E37، E38، E39، E39A، E67، E78، E80، E82، E83، E92، E98، و Bosch ME (D) 9.6.1 بخواند و بنویسد. نیمکت. همچنین می تواند نمایش فلاش، پین کد، تنظیم مجدد ECU و کالیبره کردن کیلومتر شمار برای برخی از ECM های GMC را بخواند.

لیست پشتیبانی GMC ECM را در زیر بررسی کنید.

بنابراین، چگونه می توان عملکرد پشتیبانی شده با OBDSTAR DC706 را انجام داد ؟

به عنوان مثال، DC706 کیلومتر شمار را در GMC E78 شبیه سازی کرده و مجددا کالیبره کنید.

ابتدا تمام کالاهای زیر را آماده کنید.

واحد اصلی OBDSTAR DC706

آداپتور OBDSTAR P004

کلون جامپر OBDSTAR P004 ECU

کابل اصلی

GMC E78 ECM

سپس شارژ و ارتباط DC706 را در تمام مراحل ادامه دهید و همچنین مطمئن شوید که اتصال شبکه عادی است.

در مرحله بعد، روی تبلت OBDSTAR DC706 شروع به کار کنید

ECU Flasher>> ECM >> ECM V30.28 (جدیدترین نسخه نرم افزار را انتخاب کنید)>> BRAND>> GMC را انتخاب کنید

برای دریافت سریع مدل ECM-GMC ACDELCO E78 MPC5566 (BENCH) e78 را در کادر جستجو وارد کنید

برای بررسی نمودار Pinout روی Pinout کلیک کنید و حالت استاندارد را انتخاب کنید

برای اتصال صحیح ابزار DC706 ECU ، آداپتور P004 و GMC e78 ECM از طریق P004 ECU Clone Jumper و کابل اصلی

آداپتور P004 را روشن کنید

شروع به انجام عملیات خواندن، نوشتن و غیره کنید

1. به ECU وصل شوید

2. داده های dflash و flash (MPC5566) را به طور جداگانه بخوانید و ذخیره کنید

3. برنامه نویس OBDSTAR DC706 ECU را به یک ECM جدید متصل کنید و فایل اصلی مربوطه را برای نوشتن در E78 ECM جدید انتخاب کنید.

تمام عملیات خواندن و نوشتن کامل شده است.

4. کیلومترشمار را مجدد کالیبره کنید

GM_E78_ dflash data را انتخاب کنید

نوع 2 را انتخاب کنید

کیلومتر شمار فعلی (54804) را تأیید کنید

مسافت پیموده شده جدید مورد نظر خود را وارد کنید

تأیید کنید مقدار مسافت پیموده شده وارد شده صحیح است

داده ها را ذخیره کنید

برای نوشتن فایل ذخیره شده در ECU تأیید کنید

انجام شده!

OBDSTAR DC706 ECU Tool نسخه کامل:
