LAUNCH X431 Tool: کالیبراسیون SAS برای Foton Tunland

هنگام اسکن خودرو با ابزار تشخیصی LAUNCH-X431 ، اگر DTC C106600 ظاهر شد، باید عملکرد کالیبراسیون SAS (سنسور زاویه فرمان) را انجام دهید . این مقاله از Foton Tunland به عنوان مثال برای توضیح نحوه انجام عملکرد کالیبراسیون SAS استفاده می کند.

عملکرد کالیبراسیون SAS (سنسور زاویه فرمان) باید زمانی انجام شود که یکی از شرایط زیر رخ دهد:

1. DTC "C106600: خطای کالیبراسیون سنسور زاویه فرمان" در سیستم ABS یا ESP ظاهر می شود، همانطور که در شکل زیر نشان داده شده است.

2. SAS (سنسور زاویه فرمان) تعویض شده است.

توجه: هنگام تعویض SAS (سنسور زاویه فرمان)، DTC C106600 نیز ظاهر می شود.

دستگاه های قابل اجرا : راه اندازی طیف گسترده ای از ابزارهای تشخیصی جامع .

ماژول خودرو : Foton Pickup Tunland

[توجه]

1. سوئیچ احتراق روشن است.

2. وسیله نقلیه باید در سطحی صاف پارک شود.

3. وسیله نقلیه در وضعیت مستقیم قرار دارد و لاستیک ها و فرمان همزمان صاف می شوند. (برای تعیین نیاز به تکنسین مجرب است و در صورت عدم اطمینان می توانید از تراز چهار چرخ استفاده کنید).

4. پس از موفقیت آمیز بودن کالیبراسیون، سیستم ABS/ESP را برای پاک کردن DTC ها وارد کنید.

5. پس از تکمیل کالیبراسیون SAS (سنسور زاویه فرمان)، یک آزمایش رانندگی باید با عبور از یک منحنی 90 درجه (پیچ به چپ یا راست) با سرعت های 10 کیلومتر در ساعت، 20 کیلومتر در ساعت، 30 کیلومتر در ساعت و 40 کیلومتر در ساعت یا تغییر لاین در یک جاده روباز انجام شود.

فرآیند عملیات:

1. FOTON > PICKUP > TUNLAND > System Selection > Anti-lock Brake System (ABS) > Bosch ESP (ESP9) > خواندن DTCs را انتخاب کنید.

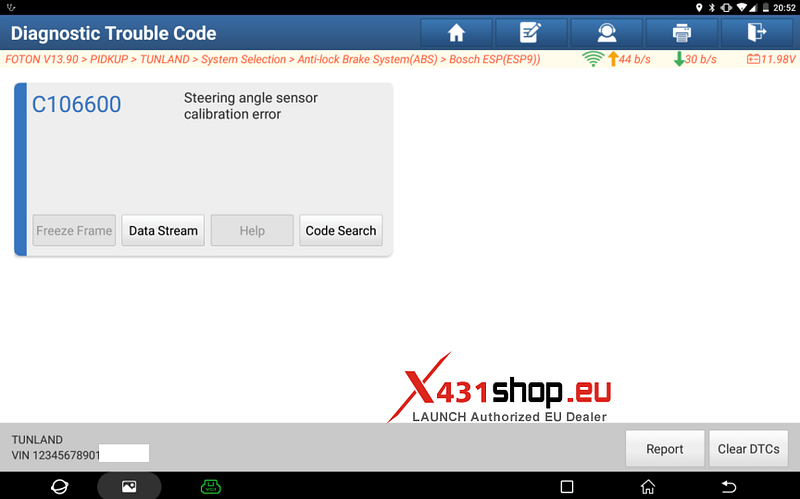

DTC زیر خوانده می شود: "C106600، خطای کالیبراسیون سنسور زاویه فرمان".

در عین حال، لامپ ESP روی پانل ابزار ثابت است.

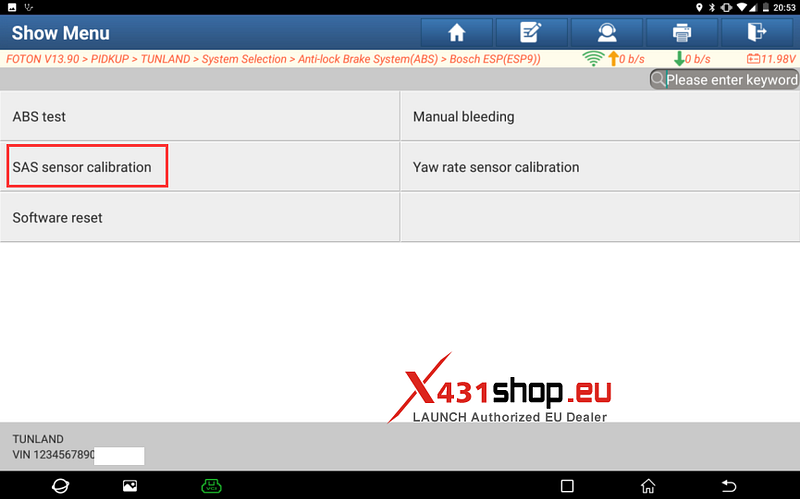

2. FOTON > PICKUP > TUNLAND > System Selection > Anti-lock Brake System (ABS) > Bosch ESP (ESP9) > عملکردهای ویژه > کالیبراسیون سنسور SAS را انتخاب کنید.

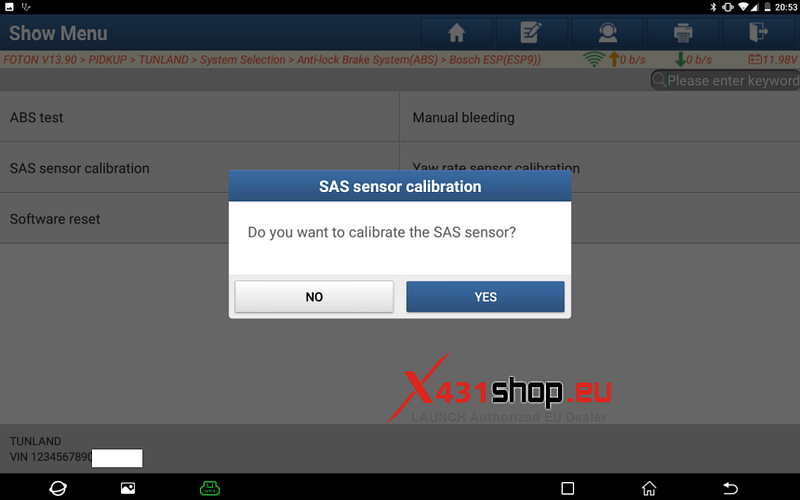

3. برای کالیبره کردن [Yes] کلیک کنید. فرمان باید در موقعیت مرکزی باقی بماند.

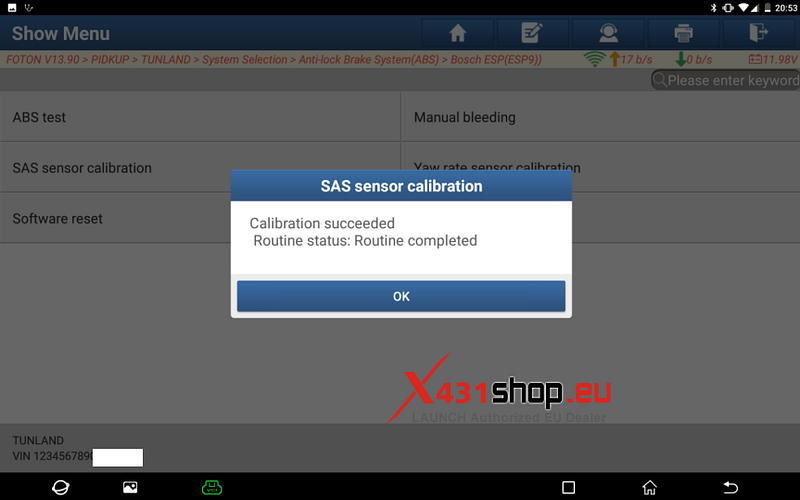

4. کالیبراسیون سنسور SAS تکمیل شده است.

5. FOTON > PICKUP > TUNLAND > System Selection > Anti-lock Brake System (ABS) > Bosch ESP (ESP9) > Functions Special > Clear DTCs را انتخاب کنید.

پس از پاک شدن DTC، لامپ ESP روی صفحه ابزار خاموش می شود که نشان دهنده موفقیت آمیز بودن کالیبراسیون است.

6. پس از تکمیل کالیبراسیون SAS، باید با عبور از یک منحنی 90 درجه (پیچ به چپ یا راست) با سرعت های 10 کیلومتر در ساعت، 20 کیلومتر در ساعت، 30 کیلومتر در ساعت و 40 کیلومتر در ساعت، یا تغییر مسیر در جاده باز به صورت مارپیچ، آزمایش رانندگی انجام شود.

www.x431shop.eu

راه اندازی X431: کالیبراسیون سنسور فشار سیلندر اصلی ترمز فورد فیگو

هنگام نصب مبدل فشار سیلندر اصلی ترمز، می توانید آن را با استفاده از ابزار تشخیصی LAUNCH دوباره کالیبره کنید .

تجهیزات پشتیبانی شده : راه اندازی طیف گسترده ای از تجهیزات تشخیصی جامع

تجهیزات فعلی : LAUNCH-X431 PAD V

مدل تست شده : Ford/2021/Figo/KA، VIN: MAJFP1M10MA*******

فرآیند عملیات:

1. PAD V را به خودرو وصل کنید، و سپس عملیات زیر را روی PAD V انجام دهید: [Local Diagnose] -> [Ford] را انتخاب کنید.

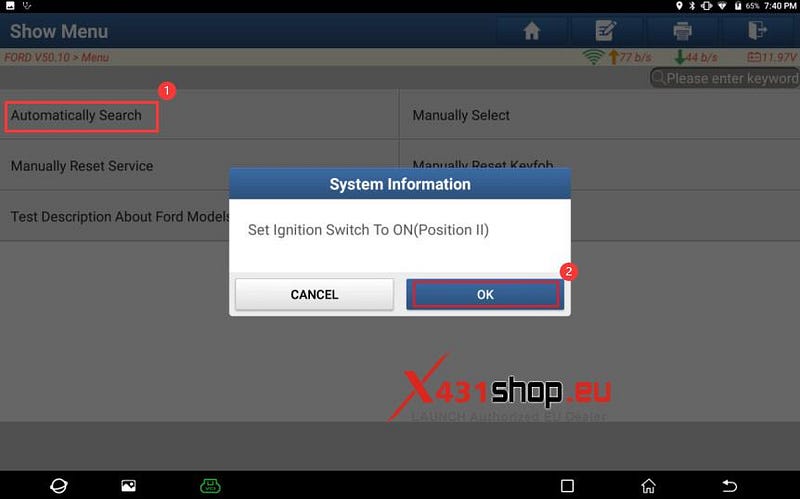

2. برای شناسایی خودکار مدل‌های خودرو، [جستجوی خودکار] را انتخاب کنید. سپس سوئیچ جرقه زنی را روی ON (موقعیت II) قرار دهید.

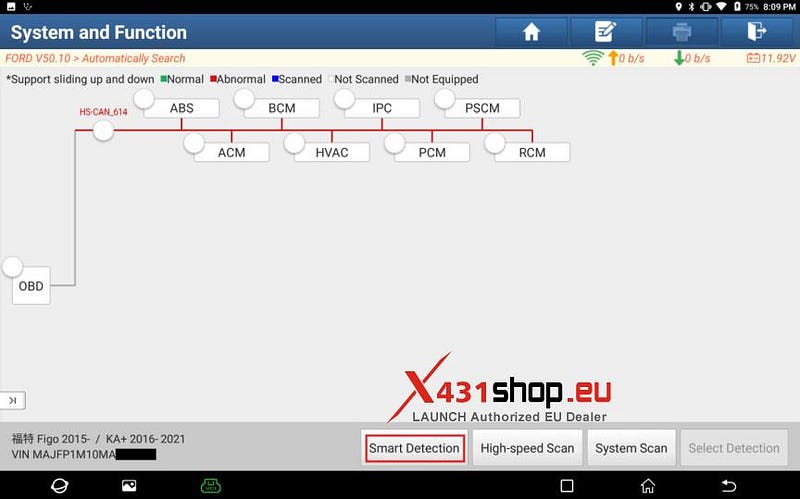

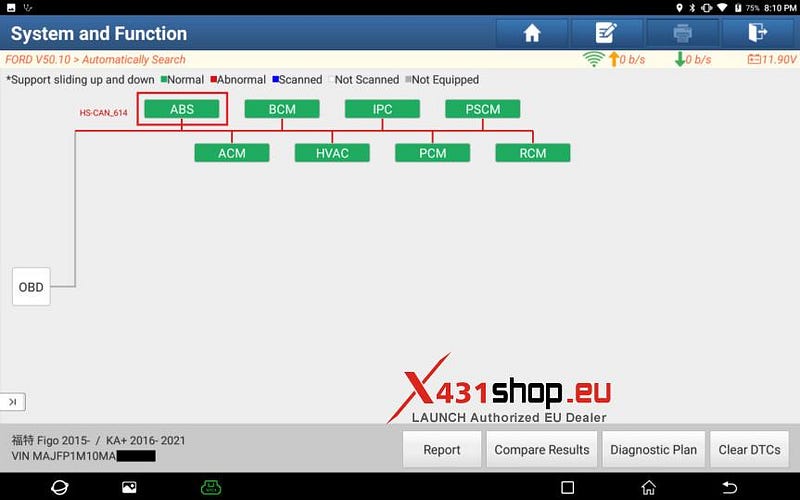

3. روی [Smart Detection] کلیک کنید تا کل سیستم های خودرو را اسکن کنید.

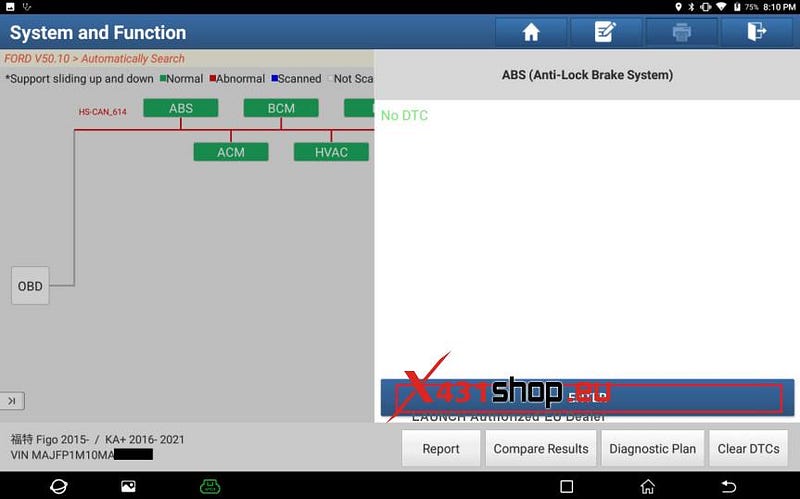

4. برای دسترسی به سیستم روی [ABS (سیستم ترمز ضد قفل)] کلیک کنید.

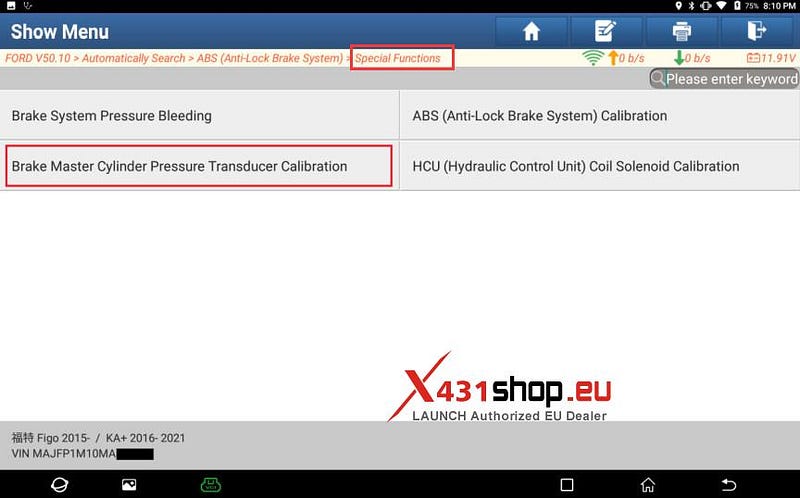

5. روی [Special Functions] -> [Brake MasterCylinder Pressure Transducer Calibration] کلیک کنید.

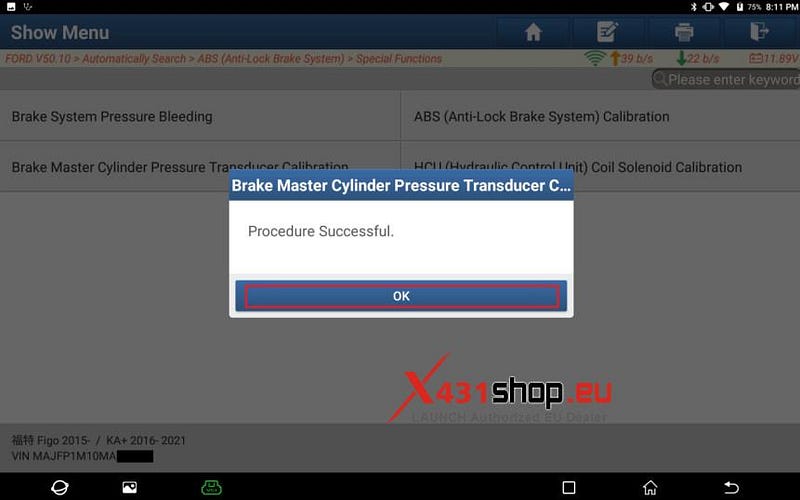

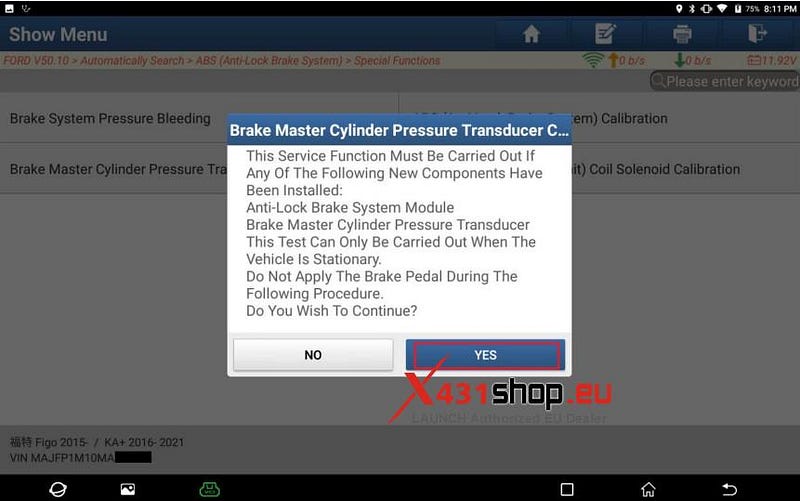

6. روی OK کلیک کنید. برنامه کالیبراسیون مبدل فشار سیلندر اصلی ترمز تکمیل شده است.

www.x431shop.eu

نرم افزار LAUNCH X431 SCANIA رابط نقشه توپولوژی را اضافه می کند

نرم افزار LAUNCH X431 SCANIA نرم افزاری است که انواع مختلف خودروها و عملکردها را ادغام می کند. دارای جستجوی خودکار، منوی کامیون، منوی اتوبوس، منوی موتور ثابت، منوی موتور دریایی و عملکردهای ویژه مشترک و ... است. رابط ورودی نرم افزار زیر نمایش داده می شود.

محتوای به روز رسانی نرم افزار LAUNCH X431 SCANIA V15.95 :

از جمله 2020 C 280C B، C 320C B و C 340C A حدود هفت مدل جدید اضافه شده است.

سیستم EACS را برای 113 مدل در سری 3 اضافه کنید.

سیستم B6.7 CM2350 را برای مدل های N288 UB در سری N اضافه کنید.

15 عملکرد ویژه برای EMD1، S8، TMS2 و سایر سیستم ها اضافه کنید.

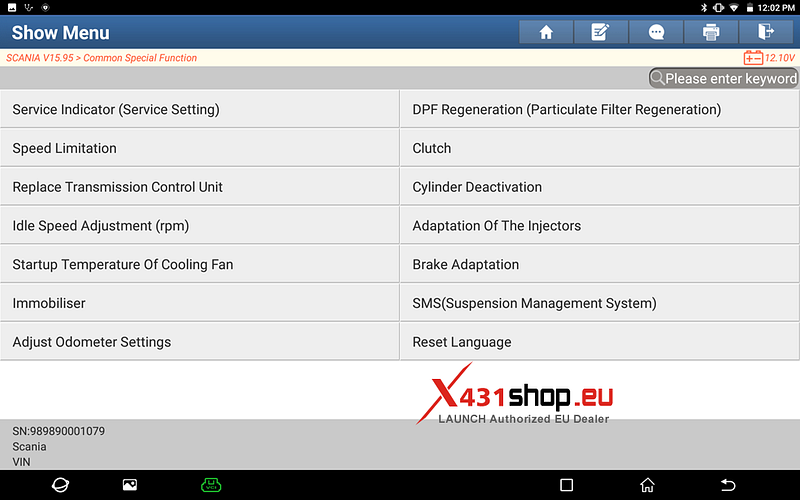

LAUNCH X431 SCANIA Truck توابع نرم افزار :

نشانگر خدمات (تنظیمات خدمات)؛

بازسازی DPF (بازسازی فیلتر ذرات)؛

محدودیت سرعت؛

کلاچ;

تعویض واحد کنترل گیربکس؛

غیرفعال سازی سیلندر؛

تنظیم سرعت در حالت آرام (rpm)؛

انطباق انژکتورها.

دمای راه اندازی فن خنک کننده.

انطباق ترمز؛

بی حرکت کردن؛

تنظیم تنظیمات کیلومتر شمار؛

پیامک (سیستم مدیریت تعلیق)؛

بازنشانی زبان

LAUNCH X431 از ابزارهای تشخیصی جامع برای عیب یابی کامیون پشتیبانی می کند که می توانند از نرم افزار SCANIA استفاده کنند، به عنوان مثال:

راه اندازی X431 PRO3S+ SmartLink HD ;

راه اندازی X431 V+ SmartLink HD ;

LAUNCH X431 PAD V ELITE (نیازمند نرم افزار کامیون) ;

راه اندازی X431 PRO3 V+ ELITE (نیاز به نرم افزار کامیون) ;

و غیره

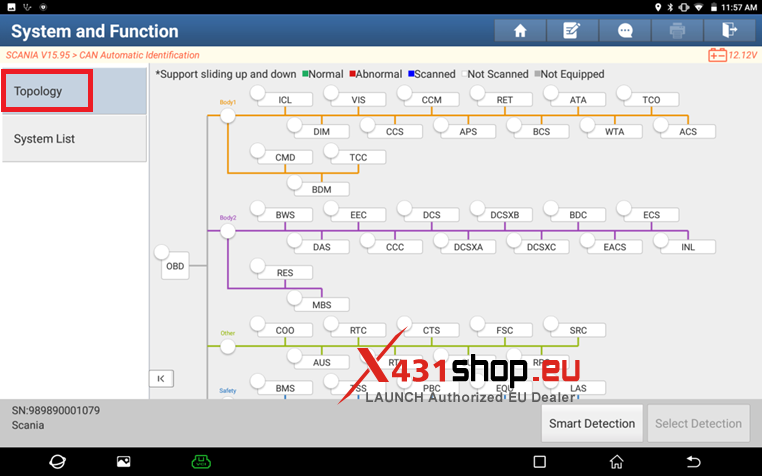

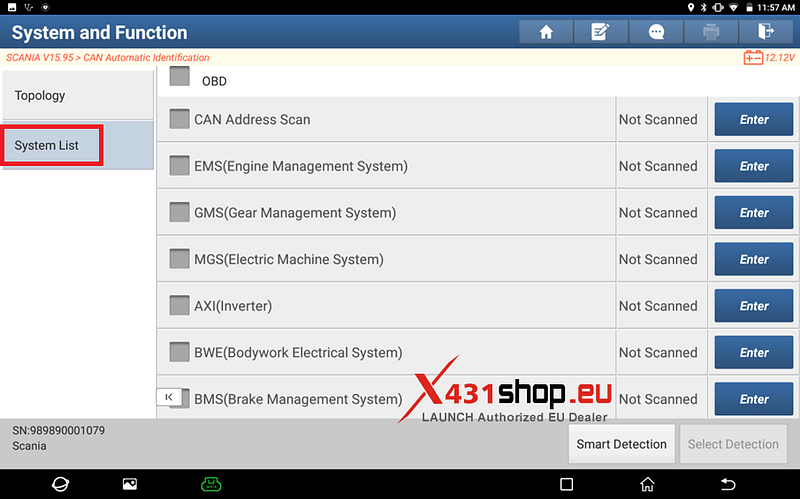

LAUNCH X431 Truck Software اکنون از دو حالت نمایش سیستم خودرو پشتیبانی می کند: حالت نمایش توپولوژی جدید به روز شده و حالت نمایش لیست سنتی (در شکل ها نشان داده شده است). کاربران می توانند با یک کلیک بین این دو حالت جابجا شوند.

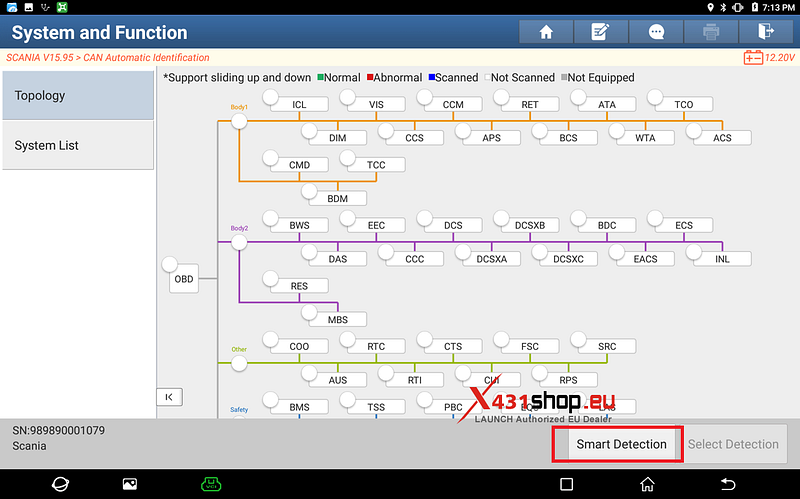

در زیر، ما با استفاده از رابط توپولوژی نشان خواهیم داد. در صفحه توپولوژی سیستم خودرو، روی دکمه [Full System Scan] در گوشه سمت راست پایین کلیک کنید تا یک اسکن جامع سیستم آغاز شود.

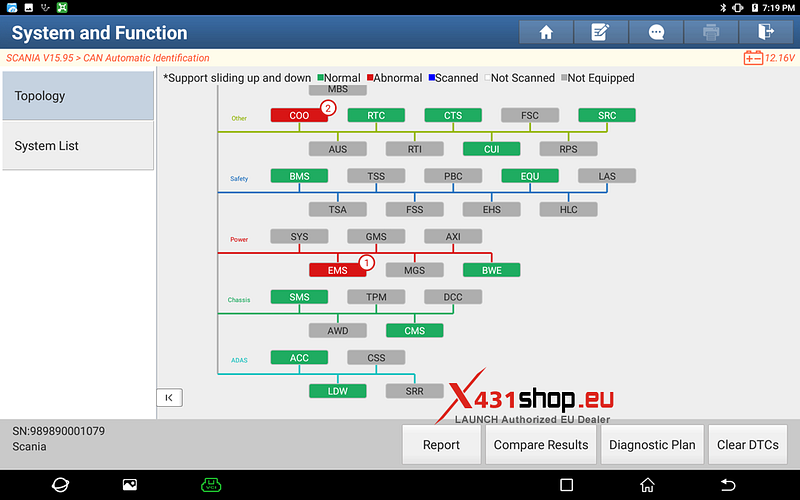

پس از تکمیل اسکن، توپولوژی (یا لیست) سیستم نتایج تشخیصی را نمایش می دهد:

سبز : هیچ نقصی شناسایی نشده است.

قرمز : اشکال وجود دارد (عدد نشان دهنده تعداد DTC ها است).

خاکستری : سیستم مجهز نیست.

برای پاک کردن کدهای خطا از ماژول هایی که مشکلات شناسایی شده دارند، روی [پاک کردن DTCs] کلیک کنید.

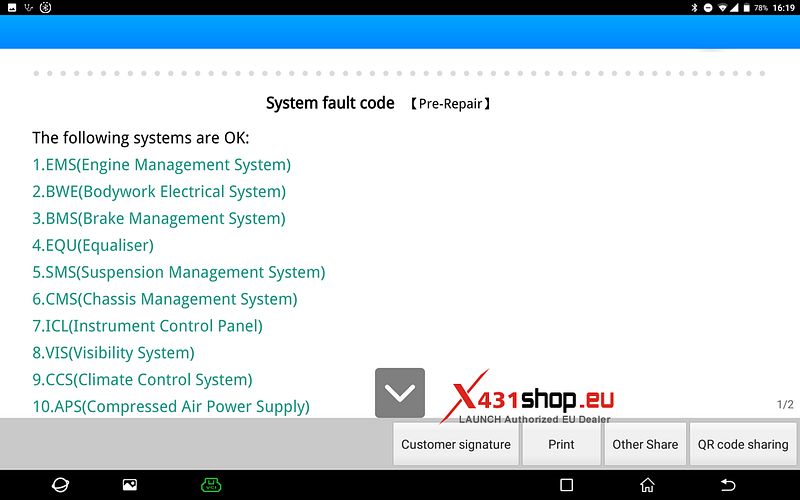

در صفحه نتایج اسکن، دکمه [گزارش] به کاربران اجازه می دهد تا یک گزارش عیب یابی دقیق را که وضعیت خطای خودرو را مستند می کند، مشاهده کنند. در صورت نیاز می توان گزارش را نیز ذخیره کرد.

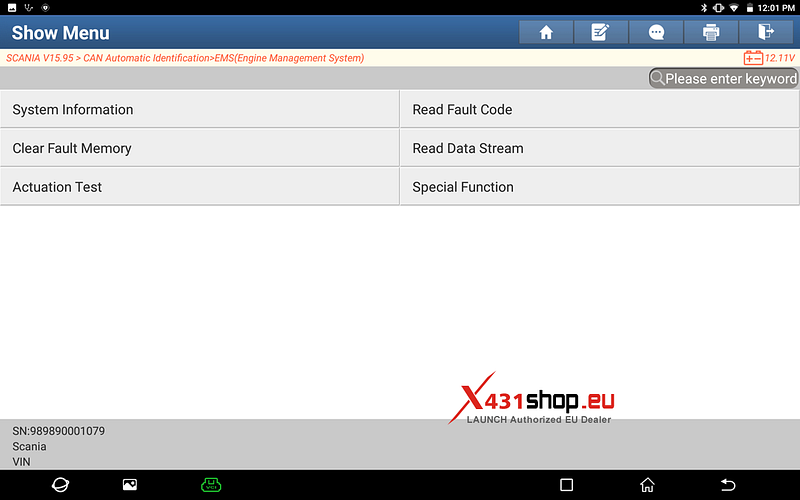

در رابط توپولوژی (یا لیست) سیستم، یک ماژول خاص را برای مشاهده جزئیات خطا انتخاب کنید. برای دسترسی به منوهای فرعی آن ماژول، روی [Enter] کلیک کنید، جایی که کاربران می‌توانند عملکردهای مربوطه را بر اساس الزامات انتخاب کنند.

نرم افزار LAUNCH X431 SCANIA (نرم افزار کامیون) از رابط بصری نیز پشتیبانی می کند ، لطفا به این مقاله مراجعه کنید:

http://blog.x431shop.eu/launch-x431-graphical-ui-function-instructions/

در حال حاضر، عملکرد تجسم فقط برای بازسازی DPF، AdBlue، منبع تغذیه هوای فشرده قابل استفاده است. رابط های تجسم بیشتر بعداً به روز می شوند.

نرم افزار LAUNCH X431 SCANIA (نرم افزار Truck) چه عملکردهای خاصی را می تواند بر روی سیستم های اصلی خودرو انجام دهد؟

EMS : تطبیق قدرت برخاست (PTO)، مجوز افزایش سرعت موتور در هنگام ترمزگیری، تطبیق انژکتور، بالانس سیلندر، مهار سایش، بازسازی DPF، تنظیم مجدد داده های دوده و خاکستر، تنظیم مجدد سنسور فشار دیفرانسیل، تنظیم مجدد داده مقدار تزریق کاهنده و غیره.

GMS : حالت کنترل خودکار هنگام فعال شدن PTO، عملکرد اجباری کاهش دنده، کالیبراسیون با سرعت کم، تعویض TCU، کاهش استفاده از کلاچ و غیره.

BMS : کالیبراسیون سنسور زاویه پدال ترمز، کالیبراسیون سنسور نرخ انحراف، تنظیم مجدد پارامترهای خودآموز، سازگاری ترمز و غیره.

ICL : بازنشانی زبان، بازنشانی کد پین و غیره.

COO : نشانگر تعمیر و نگهداری، تنظیم کیلومتر شمار و غیره

سیستم های درگیر در عملکردهای زیر :

(1). نشانگر تعمیر و نگهداری (تنظیمات تعمیر و نگهداری):

COO7، COO8، و غیره

(2). محدودیت سرعت:

EMS S6، EMS S7، EMS S8

(3). سازگاری انژکتور:

EMS S8، EMS EMD1 و غیره

(4). بازسازی DPF (فیلتر ذرات دیزل):

EMS S6، EMS S7، EMS S8، EMS EMD1 و غیره

(5). تنظیم دمای فعال سازی فن خنک کننده:

EMS S8

(6). تنظیم سرعت دور در دقیقه:

EMS S6، EMS S7، EMS S8

(7). انطباق ترمز:

BMS

(8). سیستم ضد سرقت:

LAS2

(9). کالیبراسیون تعلیق:

ELC ELC3، ELC ELC4

(10). تنظیمات تنظیم کیلومتر شمار:

COO6، COO7

اصطلاحات کلیدی :

بازسازی DPF: بازسازی فیلتر ذرات دیزل

TCU: واحد کنترل گیربکس

PTO: پاور تیک آف

EMD: مشتق مدیریت موتور (به عنوان مثال، EMS EMD1)

ELC: کنترل تراز الکترونیکی (برای تعلیق)

LAS: سیستم قفل و ضد سرقت

www.x431shop.eu

10 نرم افزار جدید تشخیص کامیون سبک به ابزار LAUNCH X431 اضافه شد

به روز رسانی هیجان انگیز! LAUNCH X431 10 نرم افزار تشخیصی کامیون سبک جدید را برای ابزارهای تشخیصی خود در آوریل 2025 اضافه کرده است.

نرم افزار تشخیصی کامیون سبک جدید اضافه شده:
DS_CITROEN  — خودروهای دیزلی سیتروئن

DS_FIAT  - فیات، آبارث، آلفارومئو، لانچیا

DS_GM  - خودروهای دیزلی GM

DS_MAZDA  - خودروهای دیزلی مزدا

DS_PEUGEOT  - خودروهای دیزلی پژو

DS_VW  - خودروهای دیزلی فولکس واگن

DS_LANDROVER  - خودروهای دیزلی لندرور

DS_JPISUZU  - ایسوزو و جیانگشی ایسوزو

DS_VOLVO  - خودروهای دیزلی ولوو

DS_NJYWKTY  - وسایل نقلیه دیزلی Iveco

Launch X431 Tools پشتیبانی شده :
اگر دستگاه شما در دوره اعتبار اشتراک نرم افزار کامیون LAUNCH است ، می توانید نرم افزار جدید را از طریق مرکز ارتقاء نرم افزار در مدل های زیر دانلود کنید:

X431 PRO3S+ SmartLink HD
X431 V+ SmartLink HD (PRO3 LINK HD)
X431 PRO3S+ (نیاز به SmartLink HD / HDIII)
X431 V+ 5.0 (SmartLink HD)
X431 SmartLink HD / X431 HDIII
سایر تبلت های هوشمند 8 اینچی و بالاتر X431 X431

www.obdexpress.co.uk

[حل شد] راه اندازی ابزار X431 ورود به سیستم پس از بازنشانی رمز عبور انجام نشد

مشکل: من رمز عبور LAUNCH X431 IMMO PLUS را بازنشانی کردم ، اما نمی توانم وارد سیستم شوم. به من می گوید " ورود انجام نشد ". من به شبکه های مختلف سوئیچ کردم و سعی کردم از طریق ایمیل وارد شوم، اما همچنان می گوید که ورود ناموفق بود. پیشنهادی دارید؟

راه حل:

گزینه "Settings" ابزار X431 را باز کنید، در منوی "App Management" گزینه Clear Cache، Clear Data را انتخاب کنید و سپس دوباره وارد شوید. این اساساً یک مشکل شبکه یا تنظیمات است و سرور Launch به طور معمول کار می کند.
