نحوه استفاده از LAUNCH Coverage Inquiry برای بررسی خودرو و ویژگی

چگونه می توان مدل ها و عملکردهای پشتیبانی شده توسط ابزار تشخیصی Launch را بدون استفاده از ابزار Launch X431 بررسی کرد ؟ در واقع، Launch یک صفحه وب دارد که می توان از آن برای تکمیل این نیاز استفاده کرد. این مقاله نحوه استفاده از عملکرد درخواست آنلاین راه اندازی را معرفی می کند.

راه اندازی درخواست پوشش خودرو X431 : [ https://qcar.x431.com/qcar/

به عنوان مثال، LAUNCH X431 PRO3S+ را برای تشخیص آئودی A7L 2022 در نظر بگیرید . ابتدا باید ناحیه دستگاه LAUNCH را در وب سایت انتخاب کنیم (مثلاً PRO3S+ محصولی است که در فروشگاه آنلاین فروخته می شود) سپس نوع دستگاه LAUNCH را انتخاب کنیم (مثلاً PRO3S+ یک دستگاه عیب یابی حرفه ای است) و در نهایت نام تجاری آئودی را انتخاب کنید که نیاز به تشخیص دارد.

پس از ورود به صفحه عملکرد نرم افزار آئودی می توانیم مدل خودروی آئودی و عملکردهایی را که می خواهیم تست کنیم را انتخاب کنیم. ما می خواهیم لیست پشتیبانی ابزار LAUNCH را برای آئودی A7L 2022 بررسی کنیم، سپس باید نام تجاری آئودی، مدل A7L و سال 2022 را به ترتیب تولید انتخاب کنیم. در نهایت توابعی را که می خواهید انجام دهید پر کنید.

اگر هنوز سوالی دارید، برای مشاوره با ما تماس بگیرید:

WhatsApp: [phone]
ایمیل: [e-mail]

www.x431shop.eu

عملکردهای ویژه LAUNCH-X431: داده های کیسه هوای تسلا مدل 3 را بازنشانی می کند

ابزار LAUNCH X431 از تشخیص وسایل نقلیه جدید انرژی مانند تسلا پشتیبانی می کند و عملکردهای ویژه ابزار تشخیص X431 برای وسایل نقلیه انرژی جدید نیز قابل اجرا است. این مقاله نحوه تنظیم مجدد اطلاعات کیسه هوای تسلا مدل 3 را معرفی می کند.

معرفی تابع:

این عملکرد برای بازنشانی داده های تصادف کیسه هوا به منظور بازیافت ECU کیسه هوا (واحد کنترل الکتریکی) استفاده می شود.

توجه: در برخی کشورها، پاک کردن اطلاعات تصادف کیسه هوا بدون تغییر مجموعه ایربگ قانونی نیست. بنابراین، ما به شدت توصیه می کنیم کل مجموعه ایربگ خودرو را تعویض کنید.

شرایط مورد نیاز:

برای بازنشانی داده‌های خرابی کیسه هوای تسلا، به اسکنر Launch X431 ( PAD VII ، PAD V ، X431 Pro3 V+ Elite ، Pro5 ، Pro3s +، X431 Throttle و غیره)، مجوز نرم‌افزار تسلا و X431 Tesla Repair Bag کانکتور طراحی شده نیاز دارید . در کیت X431 EV موجود است کیت EV ، نیازی به خرید آداپتور جداگانه ندارید).

نرم افزار مورد نیاز: TESLA V10.02 یا نسخه بالاتر

کار آماده سازی اولیه به سه مرحله تقسیم می شود. (برای برخی از خودروهای مدل 3، نیازی به برداشتن ECU کیسه هوا نیست. اگر OBDII می تواند به طور عادی ارتباط برقرار کند، لطفاً از این روش صرفنظر کنید)

آماده سازی 1 : ECU کیسه هوا را از خودرو خارج کنید

عکس ECU کیسه هوا

موقعیت اتصال ECU کیسه هوا

آماده سازی 2 : نمودار سیم کشی ECU کیسه هوا

سیم کشی و تخصیص پین

+12 ولت: منبع تغذیه 12 ولت

GND: سیم زمین

CAN_H: CAN بالا

CAN_L: CAN کم است

آماده سازی 3 : نمودار سیم کشی کانکتور تعیین شده تعمیر کیسه هوای تسلا

بازنشانی روش عملیات نرم افزار داده های تصادف کیسه هوا.

1. به نرم افزار Tesla بروید، [Model 3] -> [Special Function] -> [Service AIRBAG] را انتخاب کنید.

یا [Model 3] -> [System Selection]–>[SDM Airbag] -> [Special Function] را انتخاب کنید.

2. قفل ECU کیسه هوا را باز کنید، روی [Unlock EEPROM After Crash] کلیک کنید. به طور خودکار تمام می شود.

3. حافظه ECU کیسه هوا را بخوانید، منوی [Read EEProm] را انتخاب کنید، پس از خواندن، نام فایل پشتیبان را وارد کنید، فهرست ذخیره سازی فایل پشتیبان را انتخاب کنید، پشتیبان گیری از داده ها انجام شد.

4. نام فایل پشتیبان را وارد کنید، برای مثال [Model_3_20210520]

5. برای پشتیبان گیری از داده ها، روی [OK] کلیک کنید.

6. خواندن EEPROM و پشتیبان گیری تمام شد.

7. داده های خرابی را پاک کنید، به منوی [Erase Crash — Direct] بروید، فایل پشتیبان [Read EEProm] را انتخاب کنید.

نرم افزار به طور خودکار [Write EEProm] را برای نوشتن داده های پشتیبان انجام می دهد و بررسی می کند که آیا داده های نوشته شده صحیح هستند یا خیر.

7-1. فایل پشتیبان را انتخاب کنید، برای انتخاب فایل پشتیبان، روی [Model_3_20210520.bin] کلیک کنید.

7-2. داده های پشتیبان را ویرایش کنید. [YES] را برای استفاده از داده های پیش فرض فشار دهید. [تنظیم خودکار] را برای تغییر خودکار مقدار فشار دهید (توصیه می شود). [Memory Dump] را فشار دهید تا داده های پشتیبان را به صورت دستی تغییر دهید.

7-3. اگر [تنظیم خودکار] را فشار دهید، از این رویه صرفنظر می شود. [Memory Dump] را فشار دهید، می توانید به صورت دستی داده های پشتیبان را تغییر دهید. آدرس شروع جایی است که سیستم شروع به خواندن داده های پشتیبان می کند و می توان آن را به صورت دستی تغییر داد.

پس از وارد کردن آدرس شروع، [تأیید] را برای نوشتن داده های اصلاح شده فشار دهید، روی [بازیابی] کلیک کنید تا آن را به مقدار قبلی بازیابی کنید.

7-4. داده ها را بنویسید، داده های سقوط کیسه هوا را پاک کنید.

7-5. بررسی داده های نوشته شده

8. داده های خرابی را بنویسید، به منوی [Write EEProm] بروید، فایل پشتیبان را انتخاب کنید. نرم افزار به طور خودکار داده های پشتیبان را می نویسد و صحت داده ها را بررسی می کند.

این روش مشابه روش ذکر شده در بالا است [Erase Crash — Direct].

8-1. فایل پشتیبان را انتخاب کنید، برای انتخاب فایل پشتیبان، روی [Model_3_20210520.bin] کلیک کنید.

8-2. داده های پشتیبان را ویرایش کنید. [YES] را برای استفاده از داده های پیش فرض فشار دهید. [تنظیم خودکار] را برای تغییر خودکار مقدار فشار دهید (توصیه می شود). [Memory Dump] را فشار دهید تا داده های پشتیبان را به صورت دستی تغییر دهید.

8-3. داده ها را بنویسید.

9. داده های پشتیبان نوشته شده را تأیید کنید.

10. پاک کردن رکورد خرابی، به منوی [Erase Crash Record] بروید، نرم افزار به طور خودکار آن را تمام می کند.

11. DTC (کد عیب تشخیصی) را پاک کنید، ECU کیسه هوا را برگردانید. پاک کردن داده های خرابی انجام شده است.

12. اگر متوجه شدید که روش بالا دست و پا گیر است، لطفاً روی منوی [Crash Data Resetting Automatically] کلیک کنید، به طور خودکار تمام مراحل را انجام می دهد.

www.x431shop.eu

نحوه استفاده از LAUNCH-X431 برای کیسه هوای تسلا مدل 3 و تنظیم مجدد رادیو

هنگامی که رادیو خودرو با مشکل مواجه می شود، بسیاری از دارندگان خودرو تصمیم می گیرند رادیو را خودشان تعمیر/تعویض کنند، اما رادیو جدید باید دوباره با خودرو تطبیق داده شود. ابزار تشخیصی LAUNCH X431 می تواند با انجام عملکرد تنظیم مجدد ماژول کنترل، رادیو را با خودرو مطابقت دهد. این مقاله نحوه انجام این کار را توضیح خواهد داد.

شرح عملکرد:

این عملکرد باید پس از تعمیر یا تعویض رادیو انجام شود.

تجهیزات پشتیبانی شده:

طیف کاملی از تجهیزات تشخیصی جامع راه اندازی

تجهیزات فعلی: LAUNCH X431 PAD V

مدل تست شده:

جی ام سی یوکان 2016

VIN: 1GTH5BEA5G13*****

فرآیند عملیات:

1. قبل از انجام این کار باید خودرو را متوقف کرد. در PAD V ، [تشخیص محلی] را انتخاب کنید.

2. [GM] را برای آزمایش انتخاب کنید.

3. برای شناسایی خودکار مدل‌های خودرو، [جستجوی خودکار] را انتخاب کنید.

4. برای دسترسی به سیستم، روی [Radio (RADIO)] کلیک کنید.

5. [توابع ویژه] را انتخاب کنید و سپس [Control Module Reset] را انتخاب کنید.

6. صبر کنید X431 PAD V اطلاعات را بخوانید. قبل از بازنشانی عملکرد، وضعیت "هیچ" است. روی [Reset] کلیک کنید.

7. قبل از تنظیم مجدد تابع، وضعیت "هیچ" است. روی [Reset] کلیک کنید.

www.x431shop.eu

LAUNCH X431 عملکرد ویژه: تنظیم مجدد موتور تنظیم کننده پنجره

عیب‌یابی خودرو LAUNCH X431 معمولاً ده‌ها عملکرد ویژه دارد. این بار خودروهای آئودی را به عنوان مثال برای معرفی نحوه استفاده از یکی از عملکردهای ویژه معرفی می کنیم: مقداردهی اولیه پنجره (زمانی که پنجره ها / سانروف به طور معمول قابل استفاده نیستند، تنظیمات پنجره را مقداردهی اولیه کنید).

مدل آزمایش واقعی:

آئودی A4L 2018

شرح خطا:

پنجره آئودی A4L نمی تواند از عملکرد بالابر یک دکمه استفاده کند. کد خطا: B148754 (موتور رگولاتور پنجره-بدون تنظیمات اولیه). از این تابع برای انجام تنظیمات اولیه استفاده کنید.

دستگاه های قابل اجرا:

X431 919E / X431 919X / X431 CRP919E BT / X431 CRP919X BT

X431 PROS V / X431 V+ / X431 PRO ELITE / Pros Elite / X431 V

X431 PRO3S+ / Pro3 ACE / Pro3 APEX

X431 PRO5 / X431 PAD V / X431 PAD VII

و اکثر دستگاه های عیب یاب X431…

فرآیند عملیات:

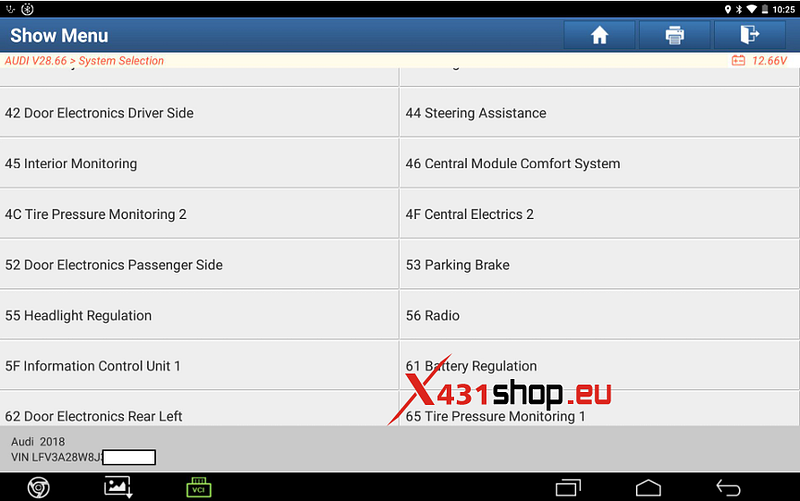

1) "42 درب الکترونیکی سمت راننده" را انتخاب کنید.

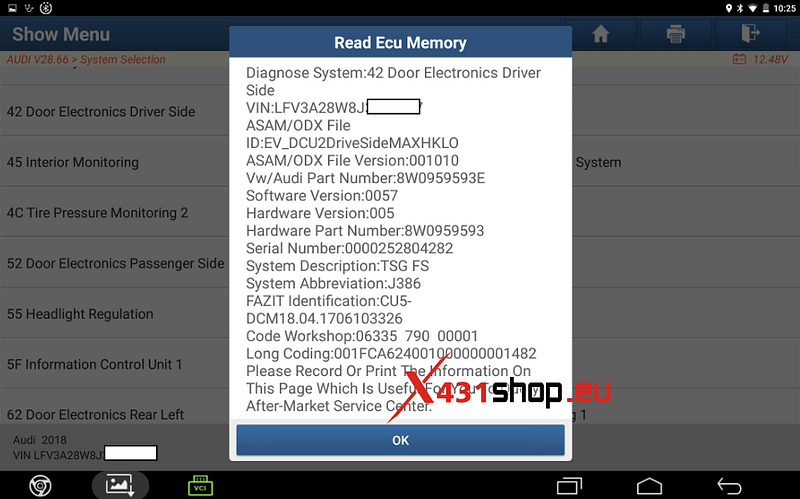

2) برای ادامه روی "OK" کلیک کنید.

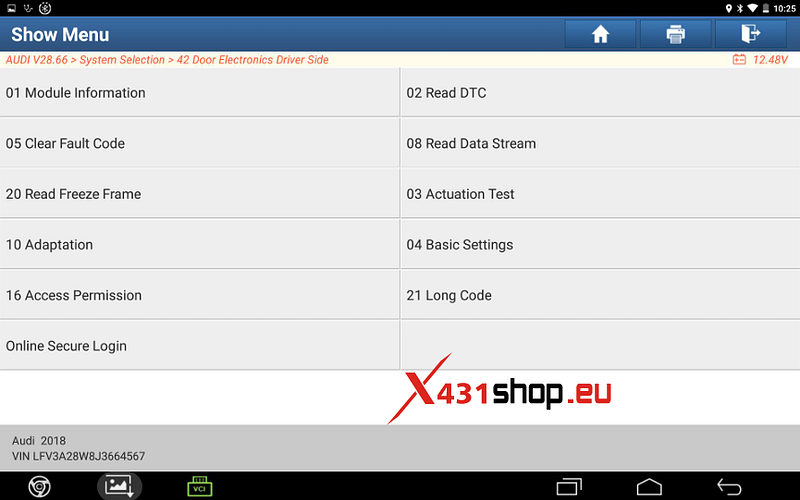

3) "02 read DTC" را انتخاب کنید.

4) کد خطا این است: موتور بالابر پنجره B148754-بدون تنظیمات اولیه، کد خطا فعال/استاتیک است و کد خطا حذف نمی شود.

5) "04 Basic Settings" را انتخاب کنید.

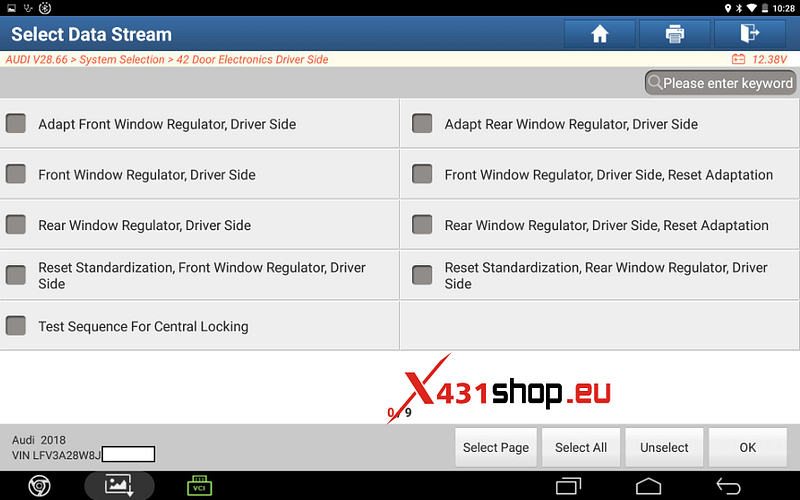

6) لیست توابع.

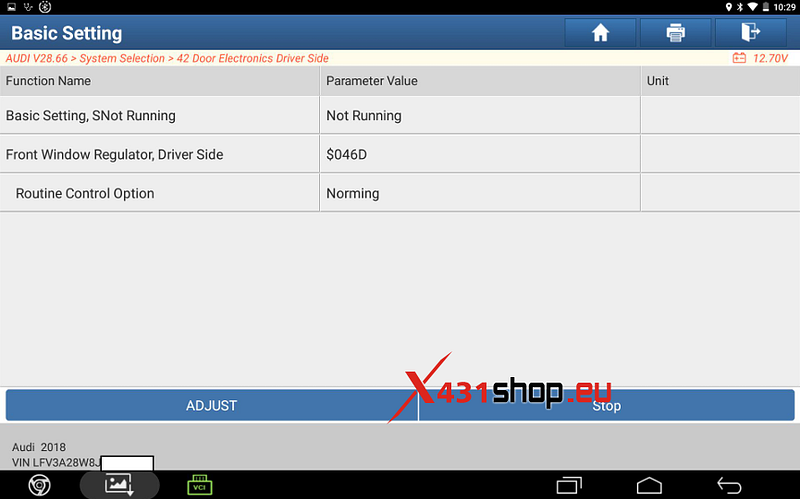

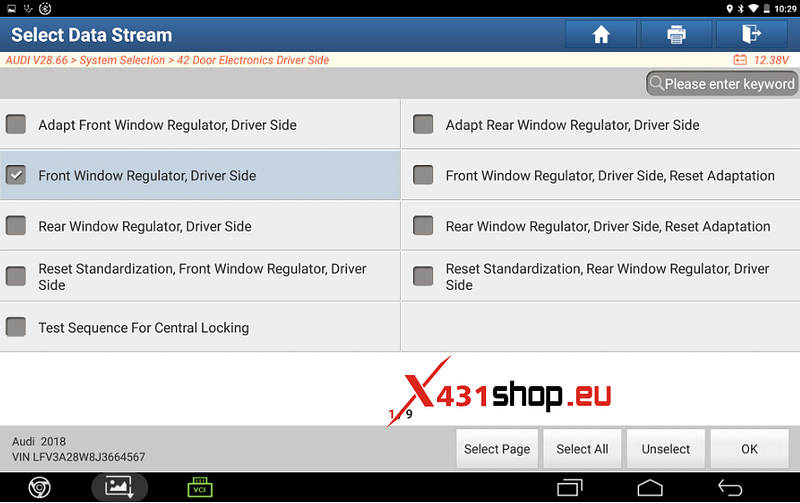

7) "تنظیم کننده پنجره جلو، سمت راننده" را انتخاب کنید.

8) روی دکمه "تنظیم" کلیک کنید.

9) تنظیمات اولیه در حال اجرا هستند.

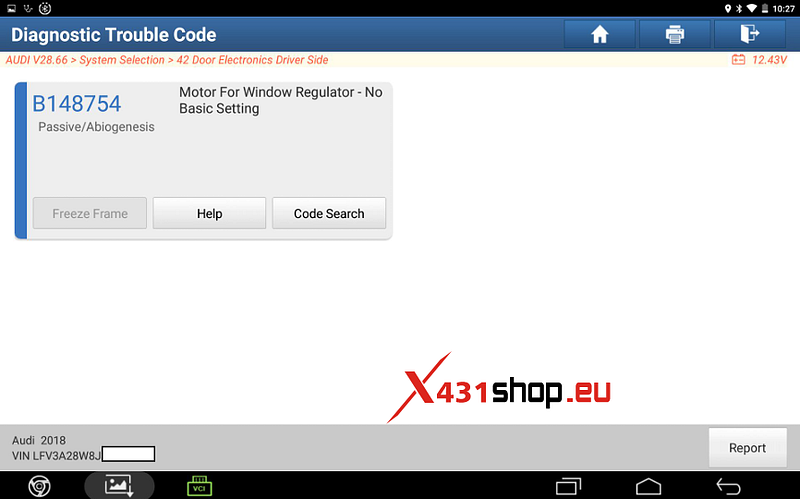

10) وضعیت کد خطا از "فعال/استاتیک" به "غیرفعال/آبیوژنز" تغییر می کند.

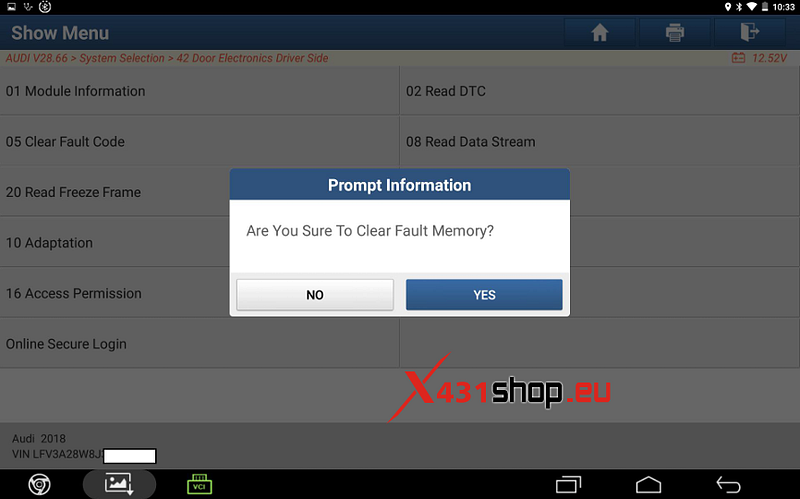

11) برای پاک کردن کد خطا روی "بله" کلیک کنید.

12) برای خواندن دوباره DTC روی "بله" کلیک کنید.

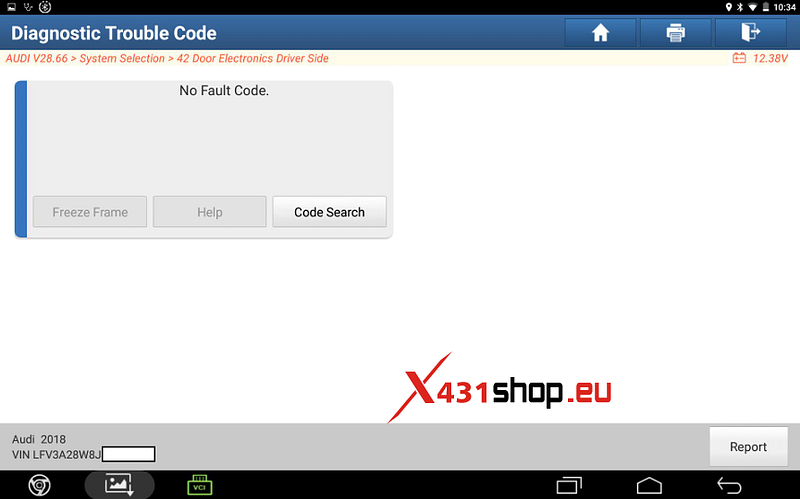

13) هیچ کد خطا در سیستم وجود ندارد و پنجره دارای عملکرد تنظیم کننده کلیدی است.

www.x431shop.eu

چگونه بررسی کنیم که ابزار LAUNCH X431 شما اصلی است یا تقلبی

LAUNCH به طور رسمی یک صفحه وب تأیید شماره سریال را راه اندازی کرده است تا برخی از نگرانی های رایج را حل کند، مانند: تأیید اصالت LAUNCH X431 Tool و شناسایی مدل خاص آن.

چگونه به صفحه وب تأیید دسترسی پیدا کنیم؟

به وب سایت رسمی Launch بروید: www.x431.com

به خدمات و پشتیبانی >> بررسی اصالت بروید

یا مستقیماً از صفحه بررسی اصالت در این آدرس دیدن کنید: https://mycar.x431.com/pad/landingPageIndexSnValidate.action

چگونه اصالت را تایید کنیم؟

SN را در ابزار X431 خود پیدا کنید (معمولاً 12 رقمی است و با "9" شروع می شود).

SN را در قسمت بررسی اصالت وارد کنید و روی «بررسی» کلیک کنید.

مثال:

برای محصول CRP123X V2.0:

اگر محصول اصلی باشد، نتیجه به صورت زیر نمایش داده می شود:

" پیکربندی استاندارد تجارت الکترونیک خودروی مسافربری CRP123X V2.0" و "این شماره سریال x بار وارد شده است."

برای بررسی های بار اول، "1 بار" را نشان می دهد.

اگر پیام «SN does not exist» را مشاهده کردید، ورودی خود را دوباره بررسی کنید.

اگر SN درست باشد اما همچنان نامعتبر باشد، ممکن است دستگاه جعلی باشد.

برای محافظت از سرمایه گذاری خود و اطمینان از دریافت محصول اصلی و با کیفیت، بهتر است ابزار X431 را از نمایندگی های مجاز Launch مانند OBDexpress.co.uk خریداری کنید . در صورت خرید از فروشگاه دیگری، می توانید با روش فوق مستقیماً در وب سایت رسمی Launch از اصالت آن اطمینان حاصل کنید.
