نحوه غیرفعال کردن فایروال تشخیصی VW/Audi با استفاده از ابزار LAUNCH-X431

برخی از خودروهای آئودی و فولکس واگن مدل 2024MY مجهز به فایروال تشخیصی هستند. هنگامی که فایروال فعال می شود، "کنترل واحد تطبیق"، "تنظیمات پایه"، کدگذاری و سایر عملکردها را نمی توان انجام داد. هنگامی که از ابزار عیب یابی LAUNCH-X431 برای عیب یابی این وسایل نقلیه استفاده می کنید ، باید قبل از انجام عملکردهای مرتبط، فایروال تشخیصی را غیرفعال کنید.

چگونه فایروال تشخیصی VW/Audi را با استفاده از ابزار LAUNCH-X431 غیرفعال کنیم ؟

رویه:

1. سوئیچ استارت را روشن کنید، به کانکتور عیب یاب متصل شده و VW V29.05 یا نسخه جدیدتر را انتخاب کنید.

2. [Full Systems List] یا سایر منوهای اصلی را انتخاب کنید.

3. اگر فایروال تشخیصی فعال باشد، اطلاعات فوری زیر ظاهر می شود.

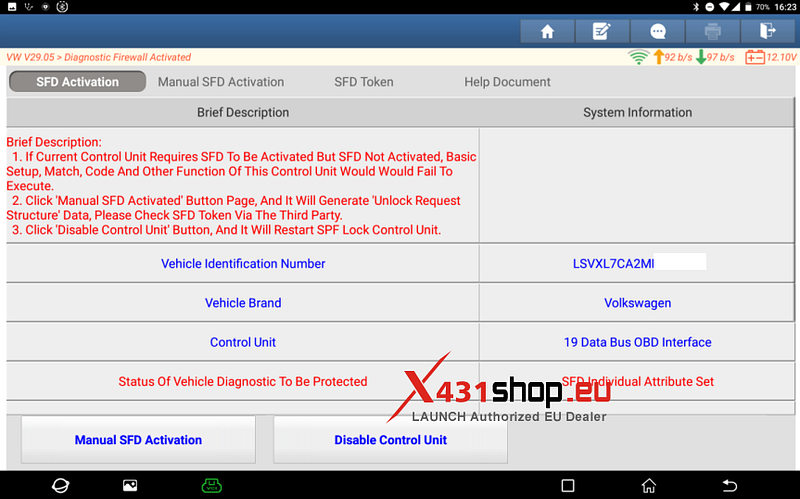

4. روی [غیرفعال کردن فایروال تشخیصی] کلیک کنید تا ابتدا عملکرد فعال سازی SFD (محافظت عیب یابی خودرو) سیستم 19 اجرا شود.

5. در این زمان SFD در وضعیت قفل است. [فعال سازی دستی SFD] را انتخاب کنید.

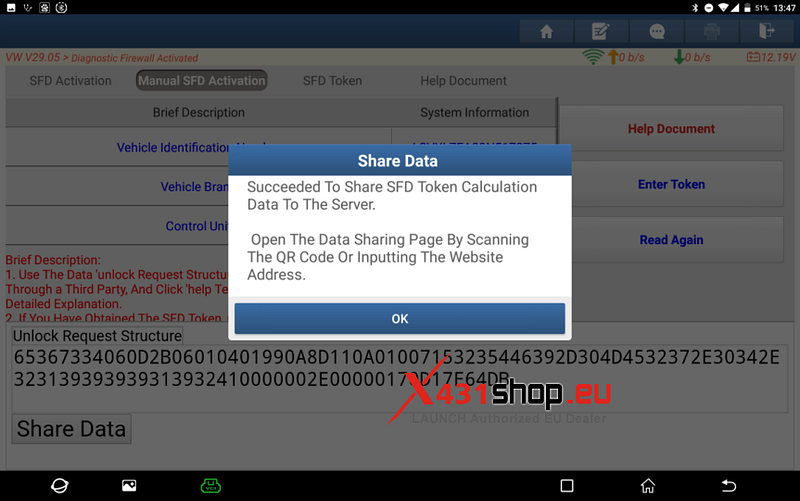

6. سپس، روی [Share Data] کلیک کنید. سه راه اشتراک وجود دارد. در اینجا ما از حالت سرور برای اشتراک گذاری و به دست آوردن داده ها استفاده می کنیم.

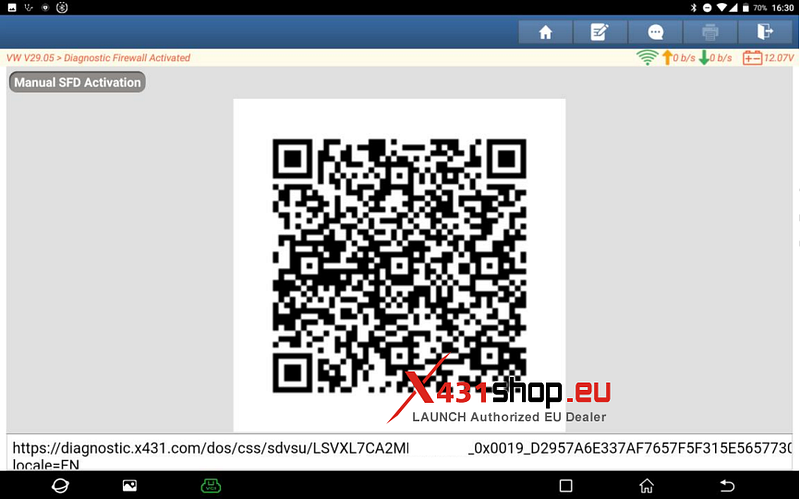

7. گزینه [Server] را انتخاب کنید، داده های [Unlock Request Structure] را با سرور به اشتراک بگذارید، روی OK کلیک کنید، و سپس کد QR را با WeChat/Alipay در تلفن خود اسکن کنید، یا آدرس وب سایت را در مرورگر وب تلفن یا رایانه خود وارد کنید تا به صفحه اشتراک داده دسترسی پیدا کنید.

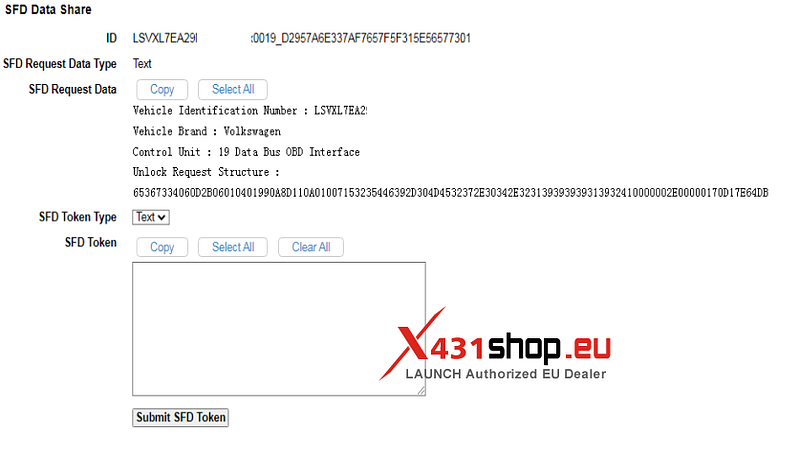

8. صفحه اشتراک گذاری اطلاعات باز شده در گوشی یا کامپیوتر به شرح زیر است.

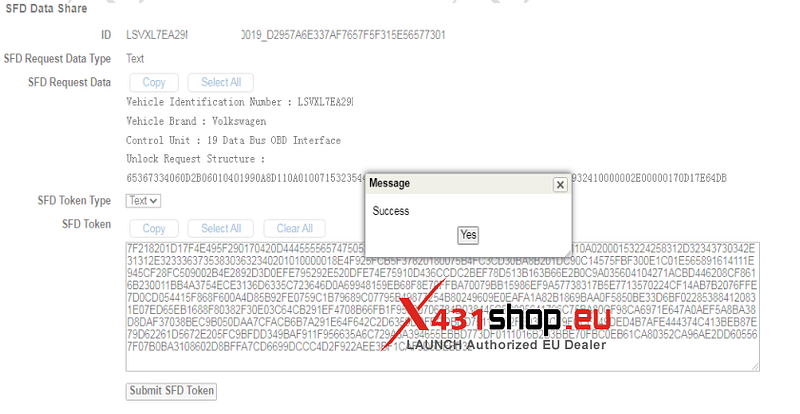

9. داده های [ساختار درخواست بازگشایی] را کپی کنید، آن را برای محاسبه به شخص ثالث (فروشنده Taobao و غیره) ارسال کنید، مقدار توکن SFD محاسبه شده را در کادر [SFD Token] قرار دهید و سپس داده های توکن را ارسال کنید تا پیام موفقیت آمیز نمایش داده شود، همانطور که در شکل زیر نشان داده شده است.

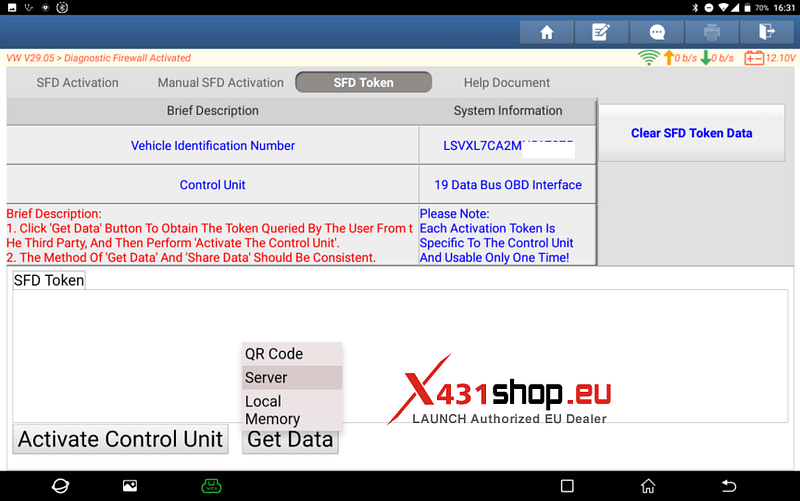

10. در مرحله بعد، [SFD Token] را در دستگاه تشخیصی انتخاب کنید، و سپس گزینه [Server] را از دکمه [Get Data] انتخاب کنید تا داده های رمز SFD ارسال شده در مرحله قبل را بدست آورید.

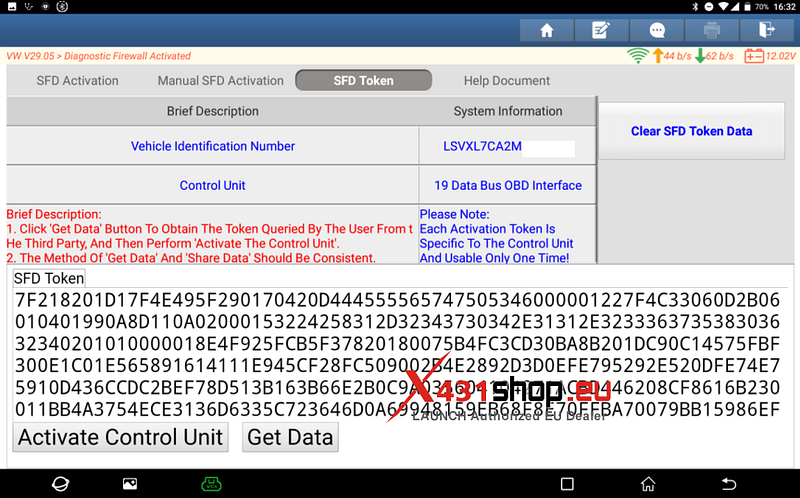

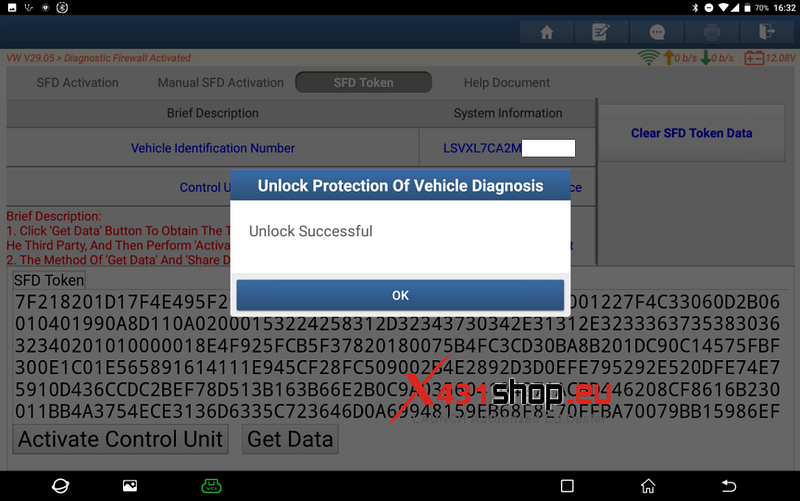

11. پس از به دست آوردن اطلاعات رمز SFD، روی [فعال کردن واحد کنترل] کلیک کنید تا قفل باز شود. همانطور که در شکل زیر نشان داده شده است، پیام موفقیت آمیز باز کردن قفل نمایش داده می شود.

12. پس از باز کردن موفقیت آمیز قفل، روی OK کلیک کنید و سپس بر روی نماد برگشت کلیک کنید. فایروال تشخیصی به طور خودکار غیرفعال می شود و وارد لیست سیستم می شود.

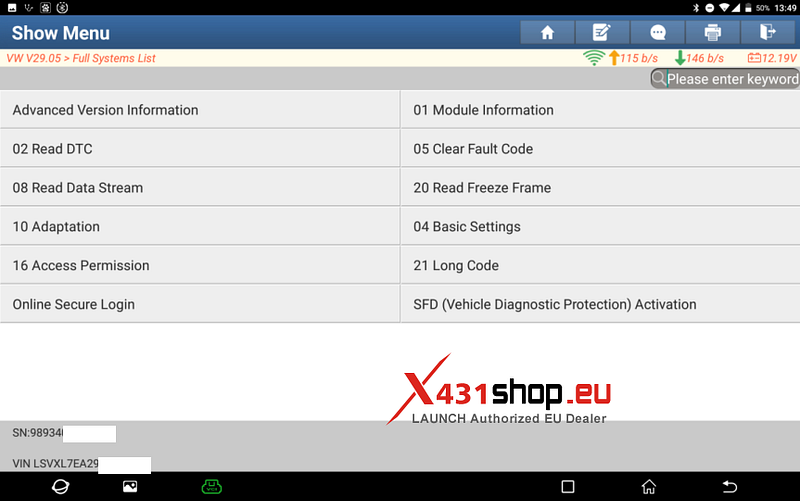

13. سپس، به [19 Data Bus OBD Interface] دسترسی پیدا کنید تا بررسی کنید که آیا فایروال تشخیصی با موفقیت غیرفعال شده است یا خیر.

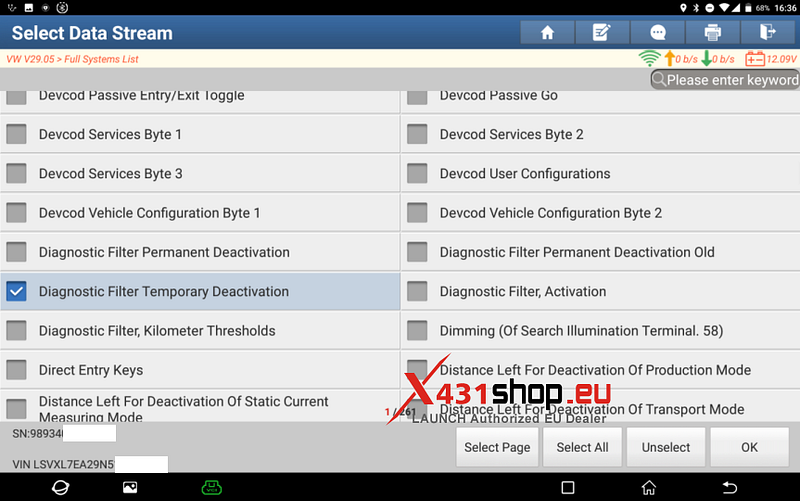

14. سپس، [10 Adaptation] را انتخاب کنید و [Diagnostic Filter Temporary Deactivation] را انتخاب کنید.

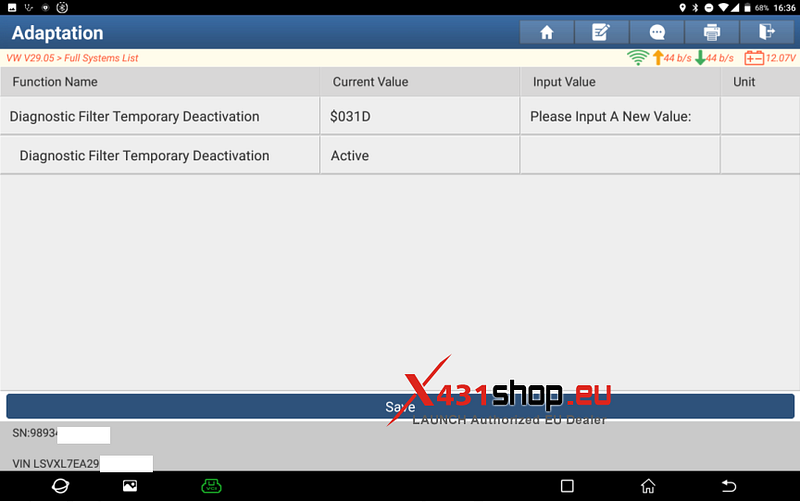

15.اگر مقدار فعلی [غیرفعال سازی موقت فیلتر تشخیصی] [فعال] باشد (همانطور که در شکل زیر نشان داده شده است)، نشان می دهد که فایروال تشخیصی غیرفعال شده است. برای انجام عملکرد تشخیصی مربوطه می توانید به منو بازگردید.

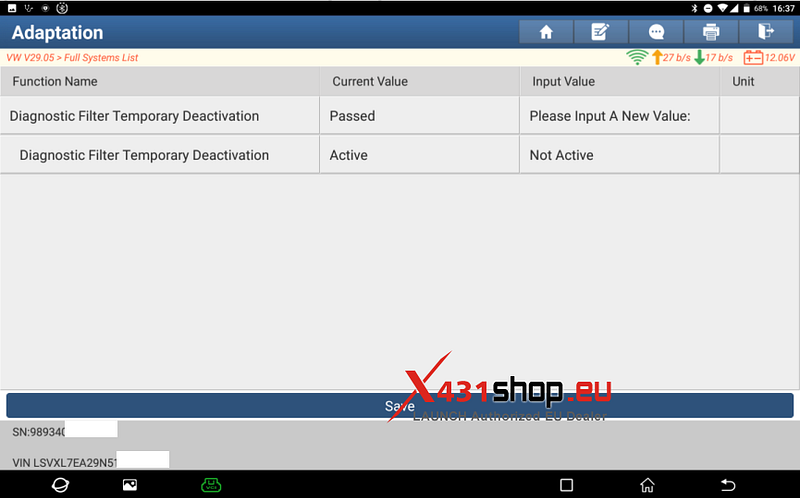

16.اگر مقدار فعلی [غیرفعال سازی موقت فیلتر تشخیصی] [فعال نیست] است، باید مقدار تطبیق را به صورت دستی تغییر دهید. ابتدا روی خط زیر [Please Input A New Value] کلیک کنید و سپس [Not Active] را انتخاب کنید.

17. سپس، روی [ذخیره] کلیک کنید. مقدار فعلی [غیرفعال سازی موقت فیلتر تشخیصی] به [فعال] تغییر می کند. مراحل غیرفعال کردن فایروال تشخیصی کامل شده است. برای انجام عملکرد تشخیصی مربوطه می توانید به منو بازگردید.

www.x431shop.eu

به روز رسانی نرم افزار LAUNCH-ECU: VGS4-0-NAG2، VGS4-500-NAG2 را اضافه کنید.

راه اندازی نرم افزار ECU به روز رسانی ژانویه 2025. این به روز رسانی شامل عملکرد پاک کردن گیربکس هفت سرعته نسل چهارم مرسدس بنز (VGS4-0-NAG2 و VGS4-500-NAG2) است (هنوز توسط محصولات رقیب پشتیبانی نشده است). 3 حالت BENCH موتور و انتقال ECU به روز رسانی عملکرد خواندن و نوشتن. و بهینه سازی جریان داده های BMW E83 و مسائل مربوط به انقضای سریع نرم افزار.

دستگاه های تحت پوشش: LAUNCH XPROG3 + آداپتور رایانه شخصی ، LAUNCH X431 ECU و برنامه نویس TCU .

گزارش دقیق ارتقاء نرم افزار:

1. اضافه شده خواندن و نوشتن، شخصی سازی، عملکرد پاکسازی برای حالت BOOT انتقال بنز ECU VGS4-0-NAG2، VGS4-500-NAG2. (برای دستورالعمل های عملکرد، لطفاً به: LAUNCH X431 ECU Programmer ease/Reset گیربکس VGS4–0-NAG2 مراجعه کنید )

2. اضافه شدن حالت BENCH کادیلاک، گیربکس شورولت ECU T87A عملکرد خواندن و نوشتن.

3. اضافه شدن عملکرد خواندن و نوشتن برای حالت BENCH انتقال Great Wall ECU 7DCT450.

4. اضافه شدن عملکرد خواندن و نوشتن برای حالت BENCH Great Wall، موتور جیلی ECU MG1US008/MG1UA008.

5. مشکل خواندن داده های BMW E83 بهینه شده است.

6. وضعیت استفاده از دستگاه منقضی شده را بهینه کنید تا زمانی که دستگاه در حالت منقضی شده است، عملکردهای آزاد شده قبل از انقضا همچنان قابل استفاده باشند. زمانی که اشتراک رایگان منقضی شود، به‌روزرسانی‌های جدید برای دانلود محدود می‌شوند.

www.x431shop.eu

عملکرد ویژه LAUNCH-X431: اضافه کردن کنترل از راه دور بی سیم به Lexus LS500h

سری ابزارهای LAUNCH X431 در عیب یابی خودرو عالی هستند. از ویژگی های خاص آن می توان به BCM (Body Control Module) اشاره کرد که می توان از آن برای اضافه کردن کلیدهای کنترل از راه دور بی سیم استفاده کرد. این مقاله به شما نشان می دهد که چگونه با استفاده از ابزار عیب یابی LAUNCH X431 یک کلید کنترل از راه دور بی سیم به لکسوس LS500h اضافه کنید .

توضیحات عملکرد : این عملکرد برای افزودن یک کنترل از راه دور بی سیم استفاده می شود.

محصولات پشتیبانی شده : تجهیزات تشخیصی جامع سری PRO یا PAD را راه اندازی کنید.

سری X431 PRO:

X431 PROS V / X431 V+ / X431 PRO ELITE / Pros Elite / X431 V / PRO3 V+ Elite

X431 PRO3S+ / Pro3 ACE / Pro3 APEX / X431 PRO5

محصولات سری X431 PAD:

X431 PAD V / X431 PAD VII

مدل تست شده : Lexus LS500h 2023

رویه:

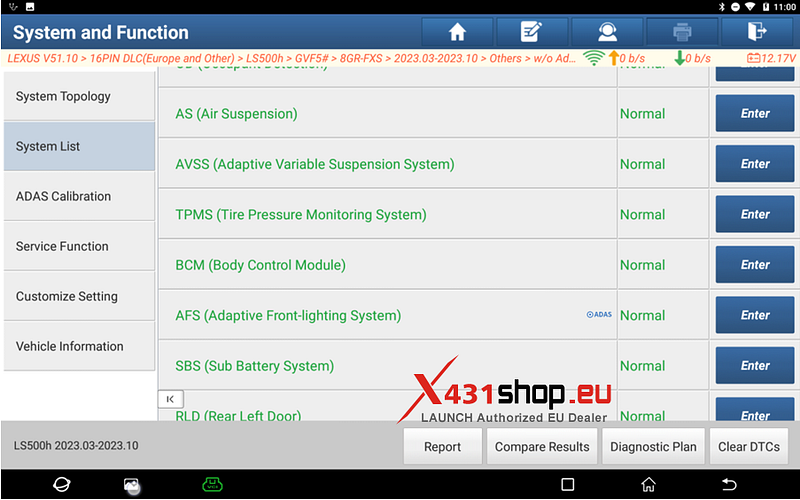

1. برای دسترسی به [BCM (Body Control Module)] کلیک کنید.

2. [عملکرد ویژه] را انتخاب کنید.

3. [ثبت کد بی سیم] را انتخاب کنید.

4. هنگام ثبت کد بی سیم جدید از این عملکرد استفاده کنید. روی [OK] کلیک کنید.

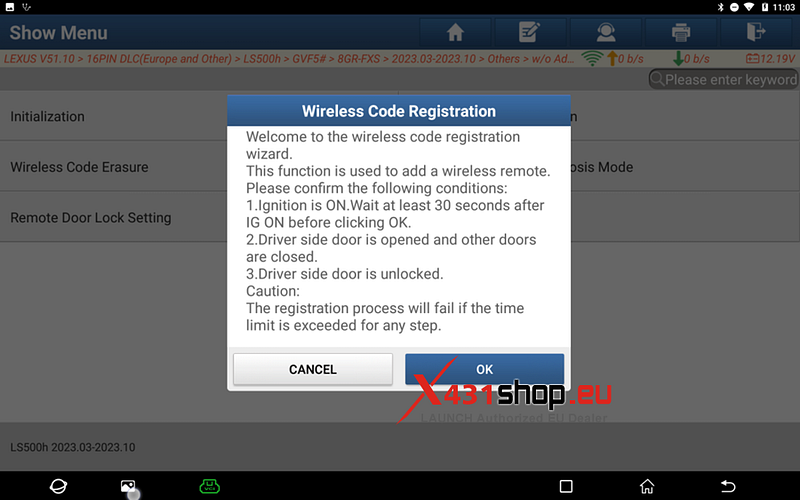

5. شرایط زیر را تأیید کنید و روی [OK] کلیک کنید.

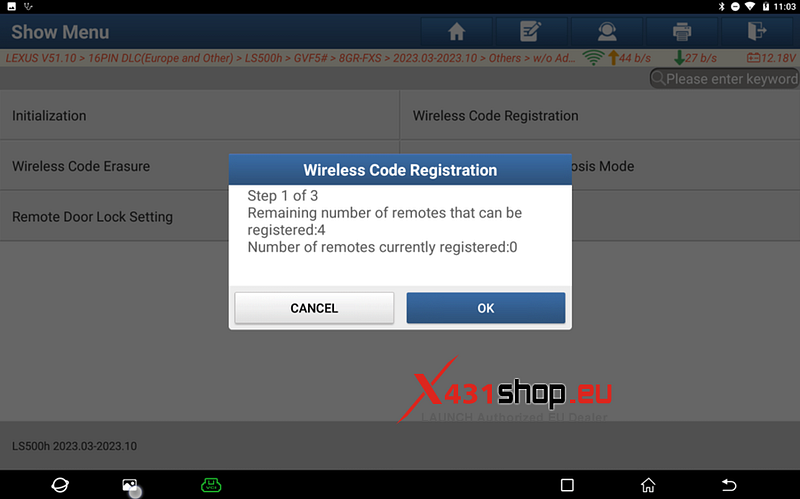

6. بررسی کنید که آیا کنترل از راه دور قابل ثبت وجود دارد و روی [OK] کلیک کنید.

7. عملیات زیر را ظرف 30 ثانیه انجام دهید و روی [OK] کلیک کنید.

8. 30 ثانیه صبر کنید.

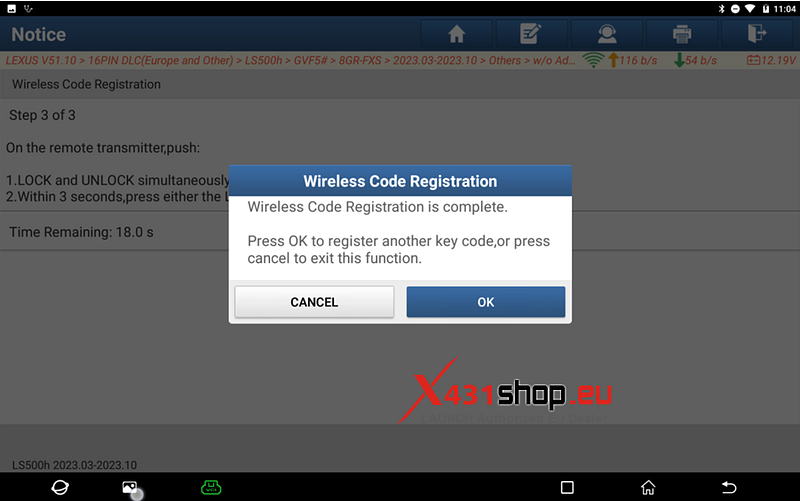

9. ثبت نام با موفقیت انجام شد. برای ثبت نام دوباره روی [OK] یا برای خروج از عملکرد روی CANCEL کلیک کنید.

www.x431shop.eu

راه اندازی به روز رسانی X431 برای پاک کردن گیربکس 7 سرعته مرسدس

LAUNCH به روز رسانی های عمده ای را در نسخه V10.40 نرم افزار شبیه سازی ECU انجام داده است. کار با برنامه نویس ECU و TCU LAUNCH X431

X431 X-Prog3 با آداپتور کامپیوتر یا تبلت تشخیصی X431 با SmartLink C+ X-PROG 3 (پشتیبانی از اتصال USB).

توابع

1. گیربکس 7 سرعته نسل چهارم مرسدس بنز (VGS4–0-NAG2 & VGS4–500-NAG2) پاک شد.
2. 3 ECU برای خواندن و نوشتن در حالت BENCH.
3. بهینه سازی خواندن جریان داده BMW E83 و اعلان انقضای نرم افزار.

به روز رسانی نرم افزار

1. قابلیت خواندن و نوشتن، شخصی سازی، پاکسازی برای حالت BOOT ECU گیربکس بنز VGS4-0-NAG2، VGS4-500-NAG2 اضافه شده است.
2. اضافه شدن حالت نیمکت کادیلاک، گیربکس شورولت ECU T87A عملکرد خواندن و نوشتن.
3. اضافه شدن عملکرد خواندن و نوشتن برای حالت BENCH انتقال Great Wall ECU 7DCT450.
4. عملکرد خواندن و نوشتن برای حالت BENCH Great Wall، موتور جیلی ECU MG1US008/MG1UA008 اضافه شده است.
5. مشکل خواندن داده های BMW E83 بهینه شده است.
6. وضعیت استفاده از دستگاه منقضی شده را بهینه کنید تا وقتی دستگاه در حالت منقضی است، عملکردهایی که قبل از انقضا منتشر شده اند همچنان قابل استفاده باشند. زمانی که اشتراک رایگان منقضی شود، به‌روزرسانی‌های جدید برای دانلود محدود می‌شوند.

چگونه گیربکس 7 سرعته مرسدس 4 را با X431 پاک کنیم؟

کامپیوتر اصلی ماشین هنوز هم می تواند داده ها را به طور معمول بخواند. کامپیوتر گیربکس دست دوم را برای پاک کردن و مجوز تعویض کنید

ابتدا نرم افزار X431 ECU & TCU Programmer را باز کنید ، مدل ECU را وارد کنید.

بر روی نمودار خط اتصال مستقیم کلیک کنید

دستورات را دنبال کنید و روی OK کلیک کنید

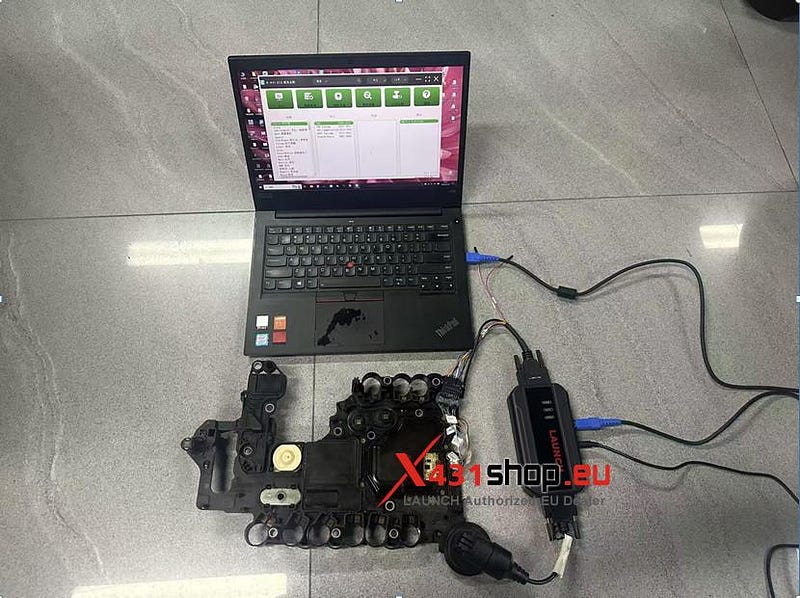

دو روش سیم کشی برای نمودار سیم کشی وجود دارد: BENCH/BOOT. حالت BENCH برای خواندن اطلاعات از کامپیوتر گیربکس اصلی خودرو استفاده می شود. هنگام انجام عملیات پاک کردن و شخصی سازی شده روی یک کامپیوتر گیربکس دست دوم خارجی، هر دو حالت BENCH و BOOT باید به یکدیگر متصل شوند.

پس از اتصال سیم ها، برای خواندن اطلاعات TCU کلیک کنید.

پس از خواندن موفقیت آمیز اطلاعات، برای خواندن داده های EEPROM (BENCH) کلیک کنید.

برای خواندن داده های EEPROM (BENCH) کلیک کنید، اگر حالت BENCH قادر به خواندن نیست، حالت (BOOT) را انتخاب کنید.

پس از خواندن اطلاعات کامپیوتر ECU اصلی خودرو، کامپیوتر ECU خارجی را وصل کنید (هر دو حالت BENCH و BOOT باید همزمان متصل شوند) و سپس روی پاک کردن کلیک کنید.

روی Personalization کلیک کنید و Original Car EEPROM Data Write را انتخاب کنید.

پس از شخصی سازی موفقیت آمیز روی OK کلیک کنید.

پس از شخصی سازی، برای خواندن اطلاعات TCU کلیک کنید تا ببینید آیا ECU با موفقیت پاک شده است یا خیر، و سپس خودرو را برای برنامه نویسی و کدگذاری نصب کنید.

www.obdexpress.co.uk

نحوه رفع ایرادات ABS و VSC Lexus GS300 با LAUNCH X431 Tool

هنگامی که چراغ نشانگر نقص "VSC" و "ABS" روی داشبورد خودرو روشن می شود، معمولاً به این معنی است که سیستم خودرو دارای یک DTC است. دستگاه LAUNCH X431 می تواند به پاک کردن DTC ها کمک کند. این مقاله نحوه استفاده از ابزار عیب یابی LAUNCH X431 برای پاک کردن DTC های Lexus GS300 را معرفی می کند.

شرح عملکرد: در سیستم ABS لکسوس GS300، یک DTC وجود دارد: C1336 کالیبراسیون صفر سنسور کاهش سرعت لغو شد. عملکرد ویژه "Test Mode" باید انجام شود.

مورد نیاز محصول : سری X431 PRO:

X431 PROS V / X431 V+ / X431 PRO ELITE / Pros Elite / X431 V

X431 PRO3S+ / Pro3 ACE / Pro3 APEX / X431 PRO5

محصولات سری X431 PAD:

X431 PAD V / X431 PAD VII

مدل تست شده : 2000 Lexus GS300، VIN: JT153JSG000*******

شرح خطا : دستگاه "VSC" و "ABS" MIL چشمک می زند.

رویه:

1. دستگاه LAUNCH X431 را به خودرو وصل کنید، خودرو را اسکن کنید و متوجه شوید که DTC در سیستم ABS ظاهر می شود: C1336 کالیبراسیون صفر سنسور کاهش سرعت لغو شد.

2. [عملکرد ویژه] را انتخاب کنید.

3. [Test Mode] را انتخاب کنید.

4. پس از تعویض ECU کنترل لغزش یا سنسور نرخ انحراف G & انحراف از این عملکرد استفاده کنید. روی OK کلیک کنید.

5. تأیید کنید که شرایط وجود دارد. روی OK کلیک کنید.

6. لطفا صبر کنید.

7. وسیله نقلیه را برای دو ثانیه یا بیشتر ثابت نگه دارید. روی Next کلیک کنید.

8. لامپ های ABS و VSC چشمک می زنند. کالیبراسیون کامل شد.

9. DTC برای سیستم ABS وجود ندارد.

10. چراغ نشانگر خرابی دستگاه "VSC" و "ABS" خاموش می شود.

این کار را کامل می کند.
