راه اندازی بازنشانی ابزار X431 2023 هوندا CR-V HYBRID داده های زاویه فرمان

ابزار تشخیصی LAUNCH X431 از بیش از 30 عملکرد ویژه، از جمله آموزش زاویه فرمان پشتیبانی می کند . در این مقاله از خودروهای هوندا به عنوان مثال برای معرفی نحوه استفاده از عملکرد یادگیری زاویه فرمان استفاده می شود.

مدل های قابل اجرا : هوندا، گوانگژو هوندا، دانگ فنگ هوندا، آکورا

مدل تست شده: HONDA CR-V HYBRID 2023

ابزار مورد نیاز :

سری X431 PRO:

X431 PROS V / X431 V+ / X431 PRO ELITE / Pros Elite / X431 V / PRO3 V+ Elite / X431 PRO3S+ / Pro3 ACE / Pro3 APEX / X431 PRO5 و غیره.

محصولات سری X431 PAD:

X431 PAD V / X431 PAD VII / PAD IX.

پس زمینه اجرای تابع :

این عملکرد برای مدل های هوندا در شرایط زیر استفاده می شود:

پس از تعویض واحد کنترل VSA یا گروه سنسور، مراحل حافظه نقطه خنثی همه سنسورها را انجام دهید.

1. سنسور زاویه فرمان.

2. سنسور فشار ترمز.

3. سنسور شتاب جانبی.

قبل از اجرای تابع، لطفاً مطمئن شوید :

کانکتور وصل شده و سوئیچ احتراق روشن است.

در دنده N یا P.

ترمز دستی اعمال شد.

موتور روشن شد.

رویه :

1. در ابزار تشخیصی LAUNCH X431 (در اینجا ما PAD V را به عنوان مثال در نظر می گیریم)، ​​[Local Diagnostic] و سپس [Honda] را برای آزمایش انتخاب کنید.

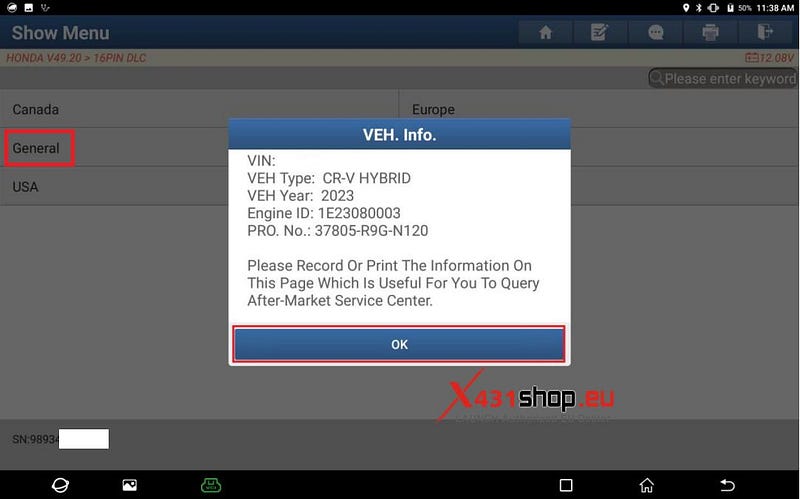

2. روی [16PIN DLC] کلیک کنید، و سپس منطقه ای را برای شناسایی خودکار مدل خودرو انتخاب کنید. برای این تست، منطقه [General] را انتخاب کنید.

سپس اطلاعات خودرو را تایید کرده و روی OK کلیک کنید.

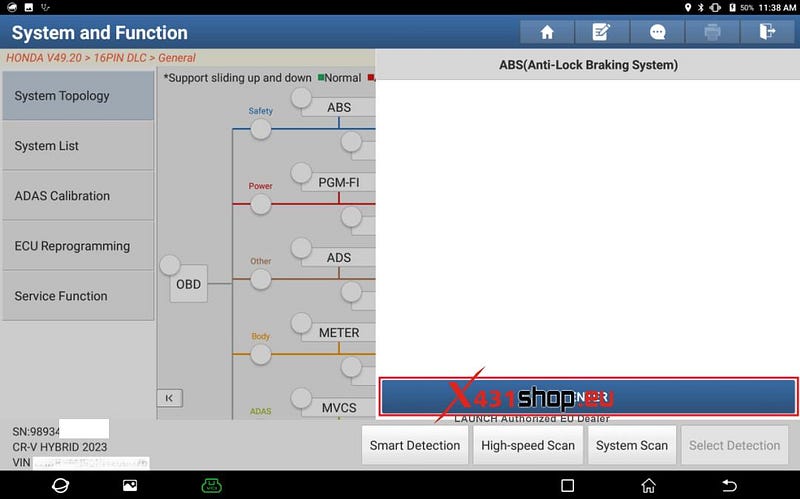

3. برای دسترسی به سیستم روی [ABS (سیستم ترمز ضد قفل)] کلیک کنید.

4. [عملکرد ویژه] -> [همه سنسورها] را انتخاب کنید.

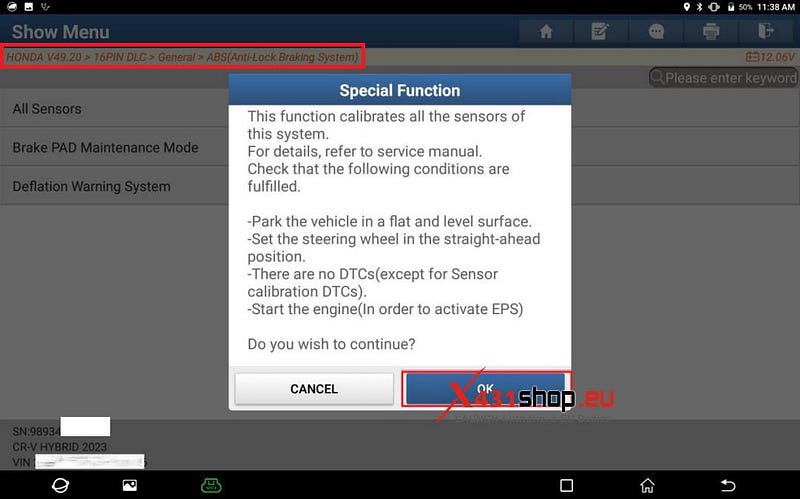

شرایط آزمایشی مورد نیاز برای اجرای این تابع از شما خواسته می شود.

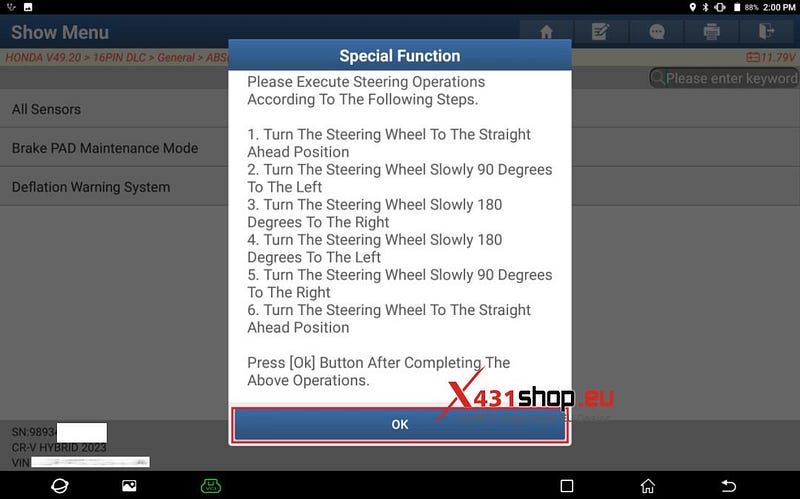

دستورات را دنبال کنید تا شرایط مربوطه را برآورده کنید، در غیر این صورت اجرا با شکست مواجه خواهد شد. اگر همه شرایط برآورده شد، روی OK کلیک کنید.

5. سیستم از شما می خواهد که کالیبراسیون سنسور در حال انجام است، لطفا صبر کنید. منتظر بمانید تا سیستم یک اعلان ظاهر شود، دستورات را دنبال کنید تا عملیات فرمان انجام شود و پس از اتمام روی OK کلیک کنید.

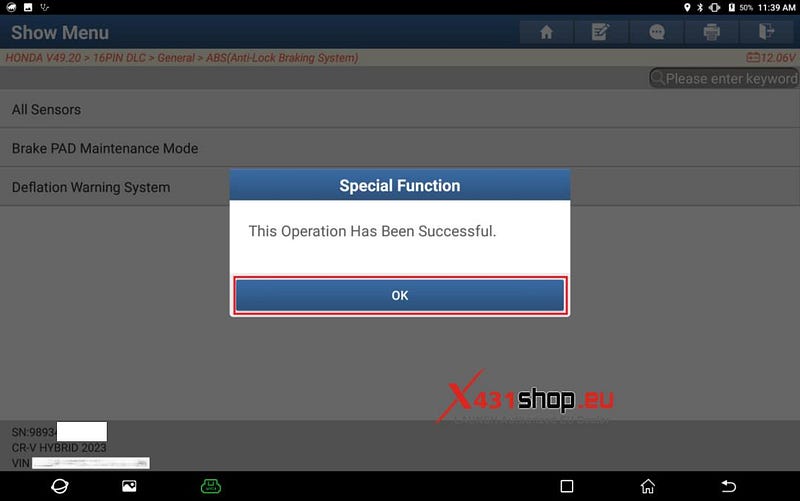

6. کالیبراسیون سنسور تکمیل شده است. روی OK کلیک کنید.

7. پس از کالیبراسیون، لطفاً طبق دستورات سیستم، خودرو را مجدداً راه اندازی کنید:

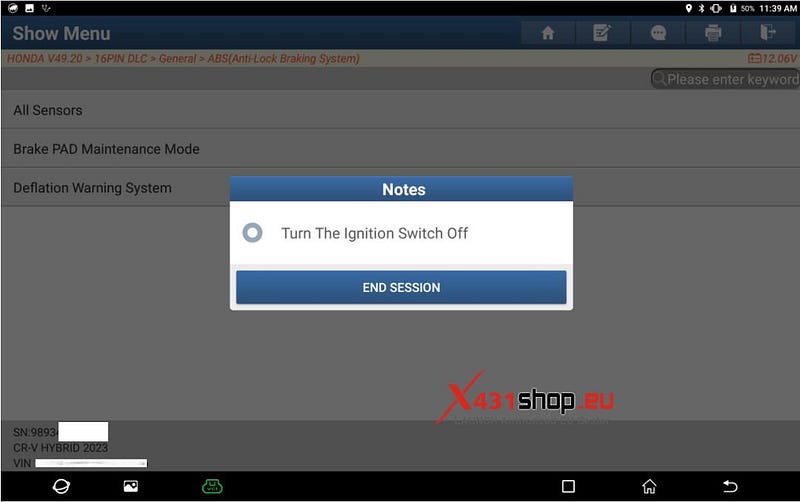

برای خاموش کردن سوئیچ احتراق، دستور را دنبال کنید.

برای روشن کردن سوئیچ احتراق، دستور را دنبال کنید.

در این مرحله، کالیبراسیون سنسور به پایان می رسد.

www.x431shop.eu

به‌روزرسانی نرم‌افزار تشخیصی HD LAUNCH X431 (فوریه 2025)

LAUNCH X431 Heavy Trucks به‌روزرسانی نرم‌افزار تشخیصی (25 فوریه 2025) ، این ارتقا شامل سه برند خودرو است: CUMMINS، HD_ALLISON، HD_TATA. گزارش زیر یک گزارش ارتقاء دقیق است.

CUMMINS V16.80

اضافه شدن توابع داده ECM پیشرفته: حفاظت موتور، سابقه سوء استفاده از موتور.

عملکردهای بهینه شده مانند بازسازی فیلتر ذرات دیزلی پس از تصفیه، تنظیم انژکتور ریلی مشترک فشار بالا، تنظیم مجدد انژکتور سوخت.

HD_ALLISON V10.56

برای Gen 5 1k2k، جریان‌های داده جدید «Oil Life Remaining» و «Filter LifeRemaining» اضافه شده‌اند.

عملکرد پیش آگهی برای Gen4 بهینه شده است.

HD_TATA V10.65

عملکرد پاکسازی کد فالوت سیستم موتور DLO8 را اصلاح کنید.

توجه: تمدید از طریق کارت اشتراک راه اندازی یا ارتقاء از MALL.

LAUNCH-X431 به‌روزرسانی‌های تشخیصی جدیدی را برای هوندا، سوبارو، تویوتا منتشر می‌کند

Launch X431 نرم افزار تشخیصی جدیدی را برای HONDA، SUBARU و TOYOTA منتشر کرده است که پوشش و عملکرد خودرو را بهبود می بخشد.

برای دسترسی به آخرین ویژگی‌ها، به سادگی اشتراک خود را از طریق کارت اشتراک راه‌اندازی تمدید کنید یا مستقیماً از مرکز خرید ارتقا دهید.

HONDA V49.40

اضافه شدن عملکرد جریان داده چند سیستمی.

توابع تست EGR و تست VCM بهینه شده؛

SUBARU V26.31

مدل پشتیبانی شده 2025 اضافه شد: IMPREZA، CROSSSTREK، BRZ، ASCENT، و EVOLITS.

تویوتا V51.30

اضافه شدن پشتیبانی از DTC، فریم فریز، جریان داده و عملکردهای تست تحریک مدل های 2025MY تویوتا.

اضافه شدن پشتیبانی از DTC، فریم فریز، جریان داده و عملکردهای تست فعال سازی مدل های لکسوس 2025MY.

اضافه شدن پشتیبانی از عملکردهای ویژه مشترک مدل های 2025MY تویوتا؛

به روز رسانی عملکرد سرویس تویوتا به سال 2025.

عملکرد سرویس لکسوس به 2025 به روز شد.

www.obdexpress.co.uk

LAUNCH-X431 IMMO عملکرد: خواندن و نوشتن کد ISN شاسی BMW F

LAUNCH-X431 Tool پشتیبانی برخی از موتورهای شاسی بلند BMW F N20/N55/S63/N63 از عملکرد کد ISN خواندن و نوشتن ISN، برای از دست دادن کلی کلید CAS4+، خواندن و نوشتن کد ISN جایگزین CAS4/CAS4، خواندن و نوشتن کد ISN تعویض موتور استفاده می شود.

ابزار مورد نیاز :

سری X431 PRO:

X431 PROS V / X431 V+ / X431 PRO ELITE / Pros Elite / X431 V / PRO3 V+ Elite / X431 PRO3S+ / Pro3 ACE / Pro3 APEX / X431 PRO5 و غیره، که باید با برنامه‌نویس کلید XPRO3 (GIII) استفاده شوند .

محصولات سری X431 PAD:

X431 PAD V / X431 PAD VII ، که باید با برنامه نویس کلید XPRO3 (GIII) استفاده شود .

سری IMMO (سری IMMO به صورت استاندارد با XPROG3 عرضه می شود):

X431 IMMO ELITE / X431 IMMO PLUS

لیست پشتیبانی (فقط برای مرجع، با به‌روزرسانی نسخه نرم‌افزار LAUNCH-X431، مدل‌های بیشتری پشتیبانی می‌شوند. اگر مطمئن نیستید که آیا مدلی پشتیبانی می‌شود، لطفاً برای تأیید با ما تماس بگیرید):

MEVD172Y

SWFL-00000D07–059.008.001 SWFL-00000D07–079.005.001

SWFL-00000D07–089.050.001 SWFL-00000D07–089.070.001

SWFL-00000D07–089.080.001 SWFL-00000D07–089.090.001

SWFL-00000D07–089.100.001 SWFL-000007D5–129.005.001

SWFL-000007D5–179.003.001 SWFL-000007D5–179.004.001

SWFL-000007D5–199.003.001 SWFL-000007D5–199.005.001

SWFL-000007D5–199.007.001 SWFL-000007D5–199.008.001

SWFL-000007D5–209.005.001 SWFL-000007D5–209.006.001

SWFL-00000FEF-089.010.001 SWFL-00000FEF-089.090.001

SWFL-00000FEF-099.070.003 SWFL-00000FEF-099.110.002

SWFL-00000FEF-099.130.001 SWFL-00000FEF-099.140.001

SWFL-00000FEF-119.100.001 SWFL-00000FEF-129.070.001

SWFL-00000FEF-129.090.001 SWFL-00000FEF-129.100.001

SWFL-000017D5–069.160.001 SWFL-000017D5–069.170.001

SWFL-000017D5–079.160.001 SWFL-000017D5–079.200.001

SWFL-000017D5–089.070.001 SWFL-000017D5–089.110.001

S63TU_R0

S63TU_L0

SWFL-000010CA-049.050.001 SWFL-000010CA-059.090.001

SWFL-000010CA-059.120.001 SWFL-000010CA-059.130.001

SWFL-000010CA-059.140.001 SWFL-000010CA-059.080.001

N63TU_R0

N63TU_L0

SWFL-000010C8–059.130.001 SWFL-000010C8–059.140.001

MEVD1724

SWFL-00000ABF-049.140.001 SWFL-00000ABF-049.160.001

SWFL-00000ABF-059.070.002 SWFL-00000ABF-059.080.001

SWFL-00000ABF-059.100.001 SWFL-00000ABF-059.110.002

SWFL-00000ABF-059.110.003 SWFL-00000ABF-059.120.001

SWFL-00000ABF-059.130.001 SWFL-00000ABF-059.145.001

SWFL-00000ABF-059.150.001 SWFL-00000ABF-059.160.001

SWFL-0000113D-049.140.001 SWFL-0000113D-049.160.001

SWFL-0000113D-059.070.002 SWFL-0000113D-059.080.002

SWFL-0000113D-059.110.002 SWFL-0000113D-059.100.002

SWFL-0000113D-059.120.001 SWFL-0000113D-059.140.001

SWFL-0000113D-059.150.001 SWFL-0000113D-059.160.001

SWFL-000013E7–019.030.001 SWFL-000013E7–019.080.002

SWFL-000013E7–019.110.003 SWFL-000013E7–019.140.001

SWFL-000013E7–019.150.001 SWFL-000013E7–019.160.001

SWFL-000013E7–019.170.001 SWFL-000019A8–019.110.003

SWFL-000019A8–019.130.001 SWFL-000019A8–019.140.001

SWFL-000019A8–019.170.001 SWFL-00001C9F-019.070.001

SWFL-00001BC9–019.075.001 SWFL-00001402–059.080.001

SWFL-00001402–059.100.001 SWFL-00001402–059.110.002

SWFL-00001402–059.120.001 SWFL-00001402–059.140.001

SWFL-00001402–059.150.001 SWFL-00001402–059.160.001

MEVD1725

SWFL-00000E2B-049.050.001 SWFL-00000E2B-049.100.001

SWFL-00000E2B-049.140.001 SWFL-00000E2B-049.180.001

SWFL-00000E2B-049.190.002 SWFL-00000E2B-049.210.001

SWFL-00000E2B-049.220.001 SWFL-00000E2B-049.230.001

SWFL-00000E2B-049.240.001 SWFL-00000E2B-059.010.001

نرم افزار مورد نیاز :

BMW V50.54 یا بالاتر

فرآیند عملیات :

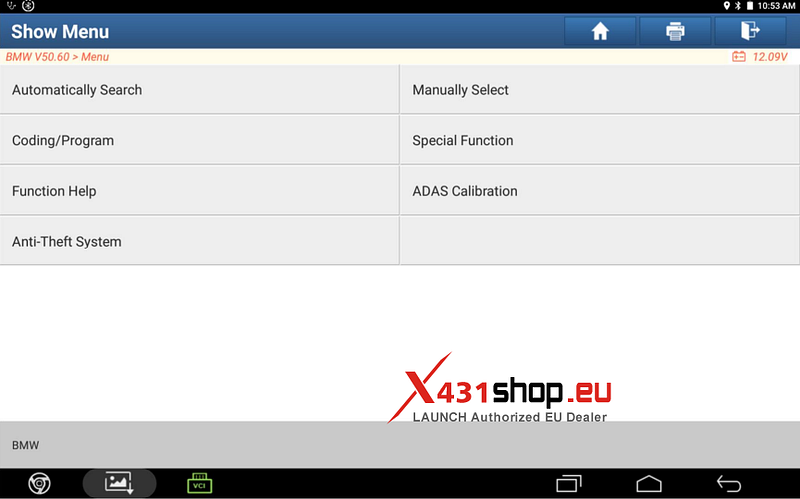

1. وارد نرم افزار BMW شده و [سیستم ضد سرقت] را انتخاب کنید.

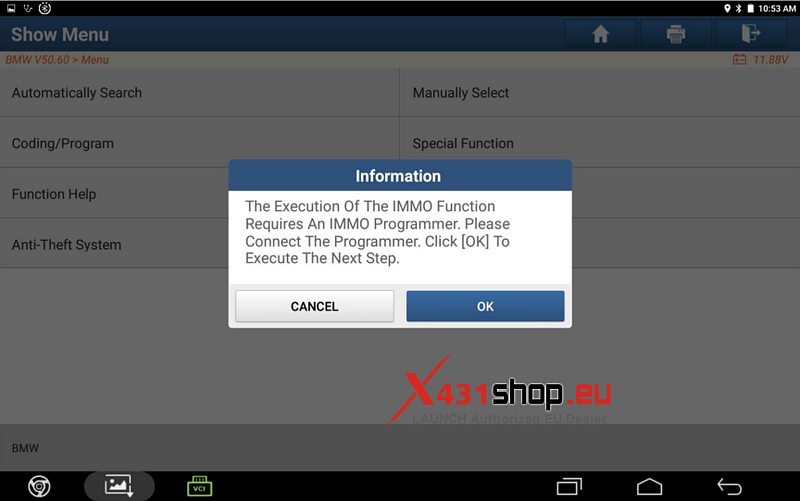

2. برای اجرای مرحله بعدی روی Ok کلیک کنید.

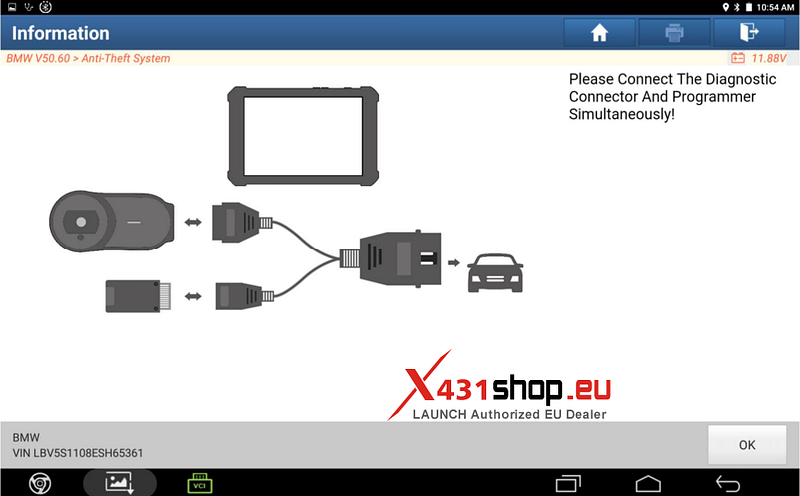

3. پس از ورود به سیستم ضد سرقت، لطفا برنامه نویس کلید XPROG3، ابزار تشخیص X431، وسیله نقلیه را همانطور که نمودار نشان می دهد وصل کنید.

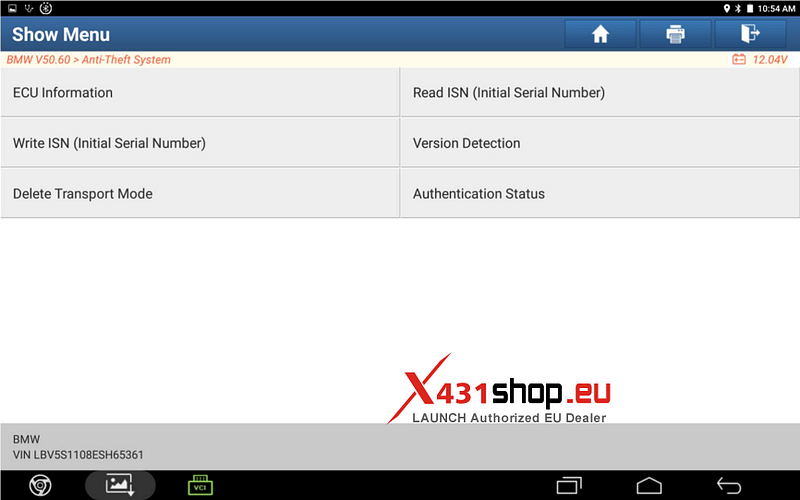

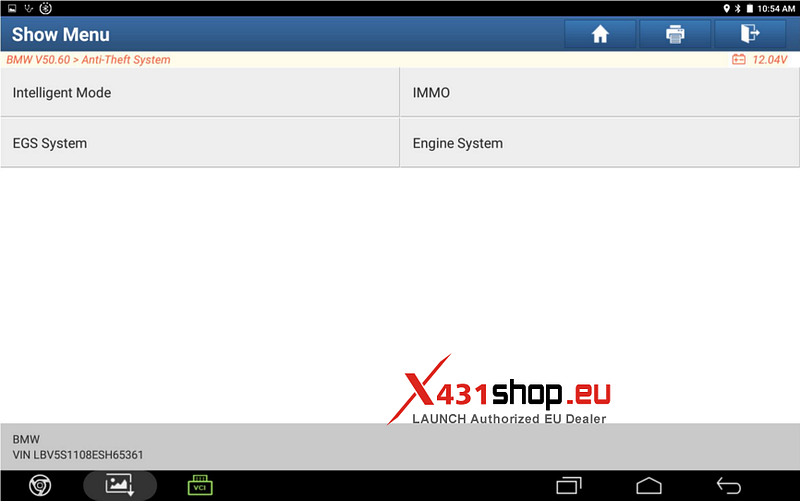

4. [سیستم موتور] را انتخاب کنید.

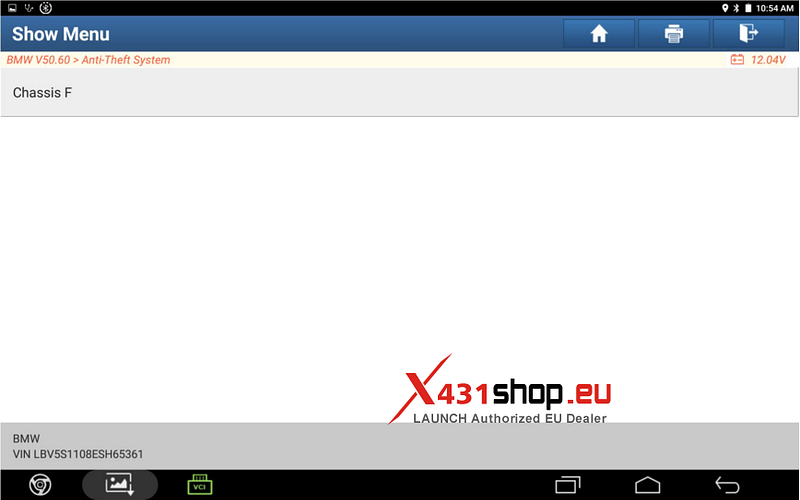

5. [شاسی F] را انتخاب کنید.

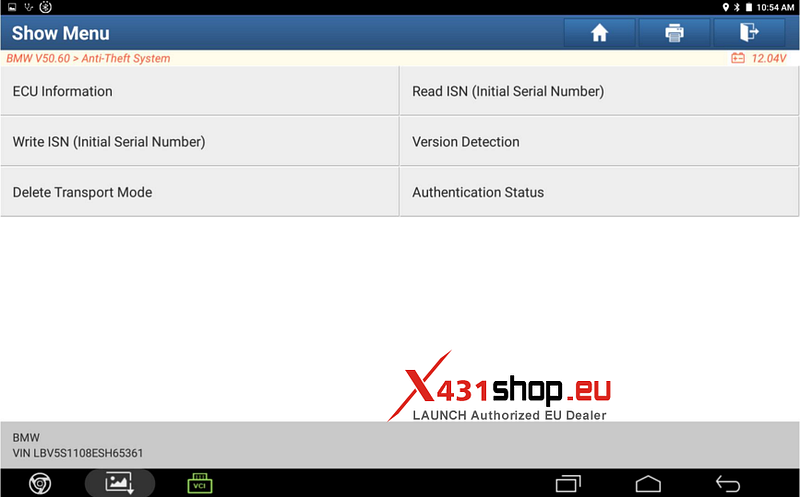

6. [Read ISN (Initial Serial Number)] را انتخاب کنید.

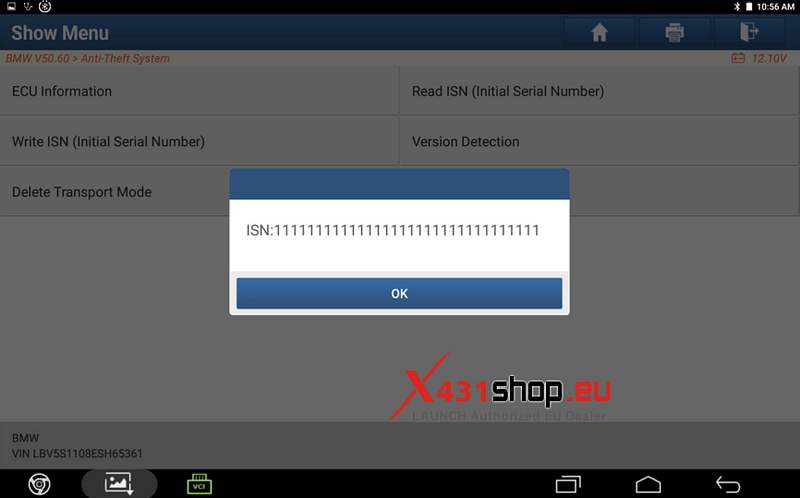

7. ISN of Engine Succeed را بخوانید.

8. [Write ISN (Initial Serial Number)] را انتخاب کنید.

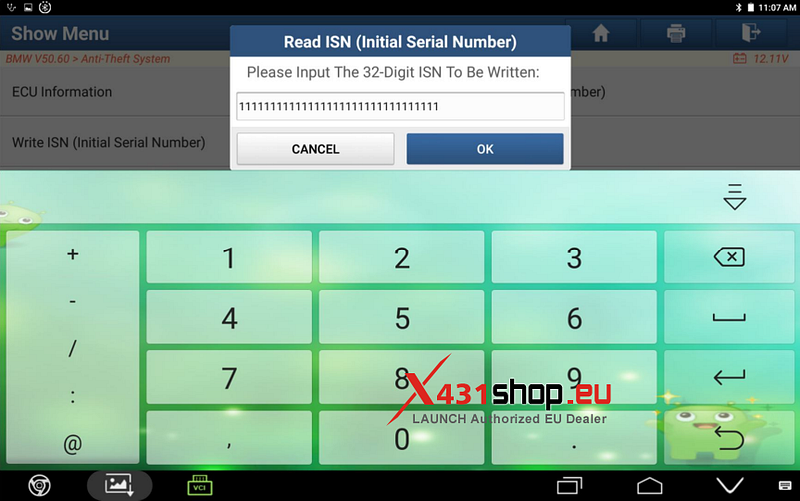

9. کد ISN رقمی 32 بایتی را وارد کنید تا نوشته شود.

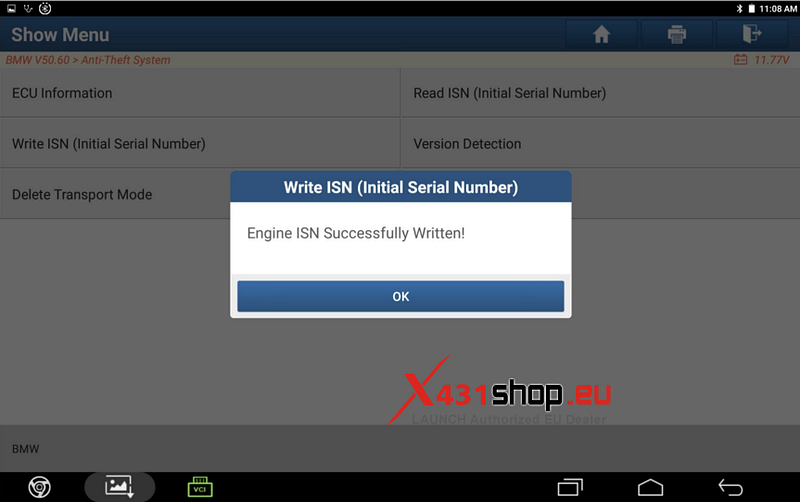

10. موفق شوید.

برای پشتیبانی فنی و بهترین قیمت لطفا با ما تماس بگیرید:

واتساپ: [phone]

ایمیل: [e-mail]

چگونه ابزار LAUNCH-X431 عملکرد IMMO را برای پورشه کاین انجام می دهد

LAUNCH-X431 Tool Support یک کلید و همه کلیدهای گم شده را برای Cayenne 2011–2017 اضافه کنید، باید ماژول ECU جلویی را بردارید و بخوانید.

محصولات پشتیبانی:

سری X431 PRO:

X431 PROS V / X431 V+ / X431 PRO ELITE / Pros Elite / X431 V / PRO3 V+ Elite

X431 PRO3S+ / Pro3 ACE / Pro3 APEX / X431 PRO5 که باید با برنامه نویس Immobilizer G3 استفاده شود .

محصولات سری X431 PAD:

X431 PAD V / X431 PAD VII که باید با برنامه نویس Immobilizer G3 استفاده شود .

سری IMMO:

X431 IMMO ELITE / X431 IMMO PLUS

مدل های تست شده:

پورشه کاین 2013، VIN: WP1AG2928D***

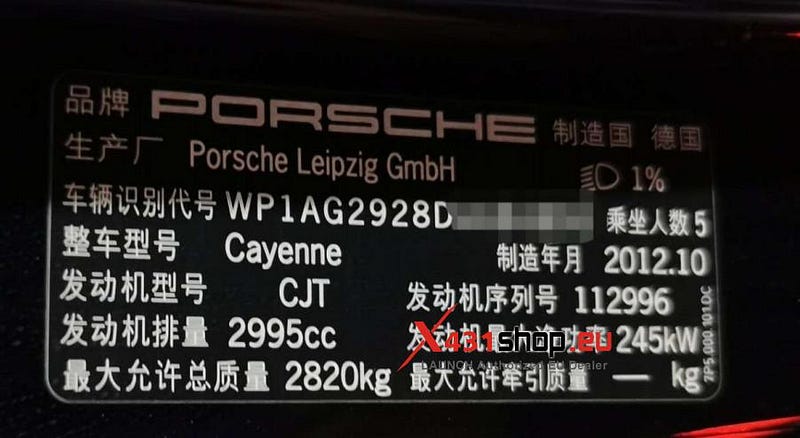

پلاک کاین 2013

راهنمای عملیات

پشتیبان گیری از داده های ایموبلایزر

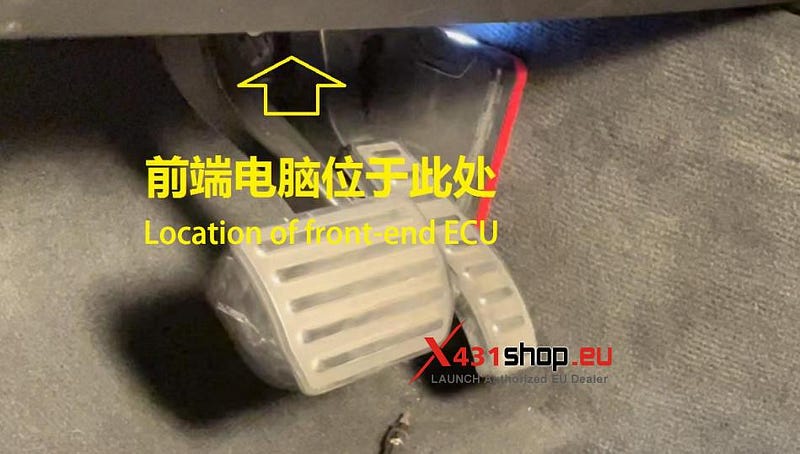

1. همانطور که در شکل 1-1-1 نشان داده شده است، ECU جلویی خودرو را که بالای پدال گاز قرار دارد، بردارید. ECU جلویی حذف شده همانطور که در 1-1-2 نشان داده شده است:

شکل 1-1-1: محل ECU جلویی

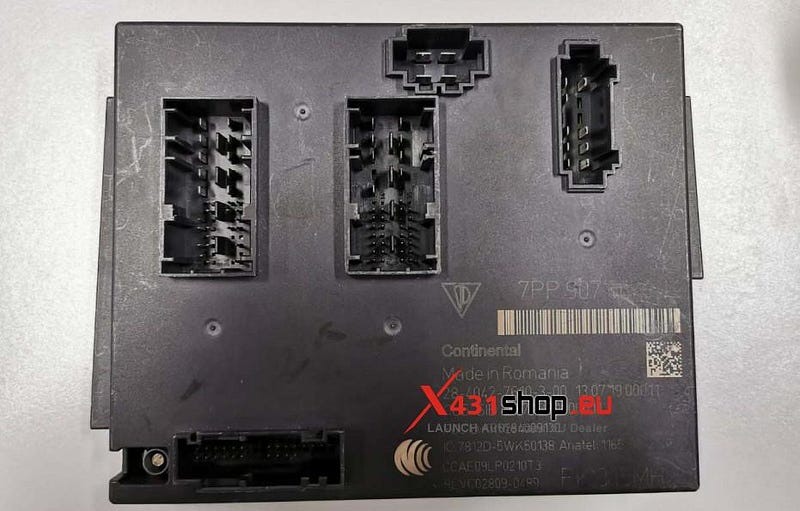

شکل 1-2-2: ظاهر ECU جلویی

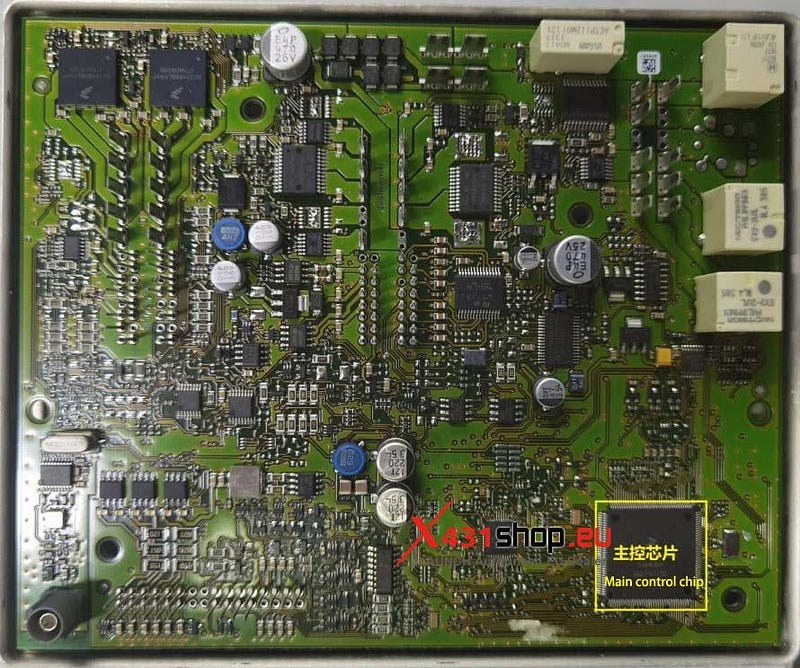

2. همانطور که در شکل 1-2 نشان داده شده است، ECU جلویی را جدا کنید و تراشه کنترل اصلی را پیدا کنید. مدل را تأیید کنید، 4 نوع وجود دارد: 1L15Y، 1N35H، 2M25J، 5M48H (برای این مدل خودرو 5M48H است):

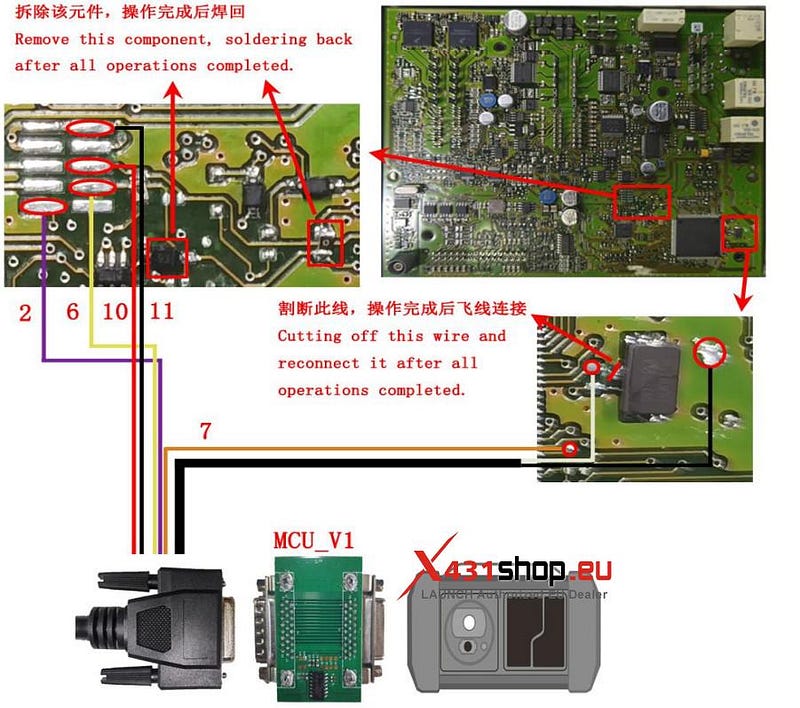

شکل 1-2: نمودار سیم کشی ECU جلویی

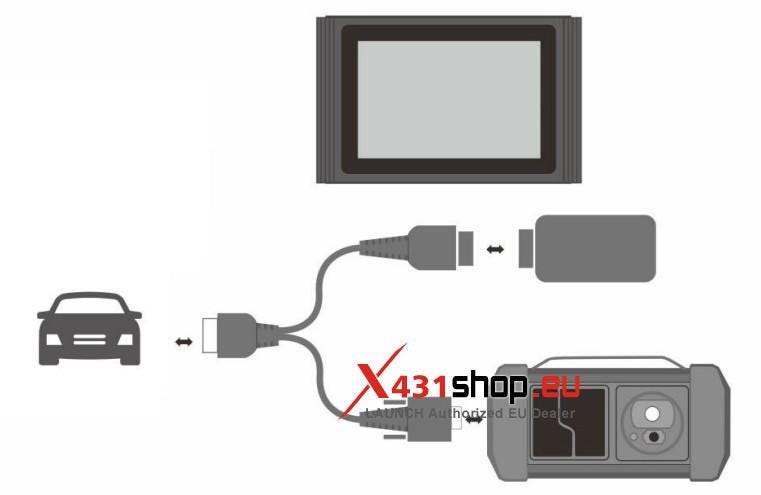

الف) رابط OBD خودرو، تبلت، برنامه نویس ایموبلایزر G3 را همانطور که در شکل 1-3 نشان داده شده است وصل کنید:

شکل 1-3: نمودار اتصال وسیله نقلیه، تبلت و برنامه نویس ایموبلایزر G3

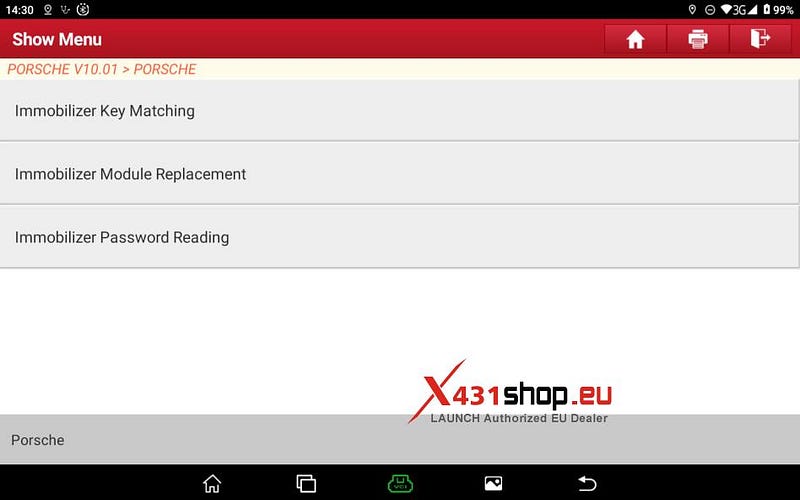

ب) وارد نرم افزار Porsche Immobilizer شوید و منوی عملکردهای اصلی Immobilizer را همانطور که در 1-4 نشان داده شده است نشان می دهد:

شکل 1-4: منوی عملکردهای اصلی Immobilizer

ج) "Immobilizer Password Reading> Cayenne> 2011–2017> 5M48H" را انتخاب کنید، منوی فعلی مانند 1-5 نشان داده شده است:

شکل 1-5: منوی تابع فرعی خواندن رمز عبور Immobilizer

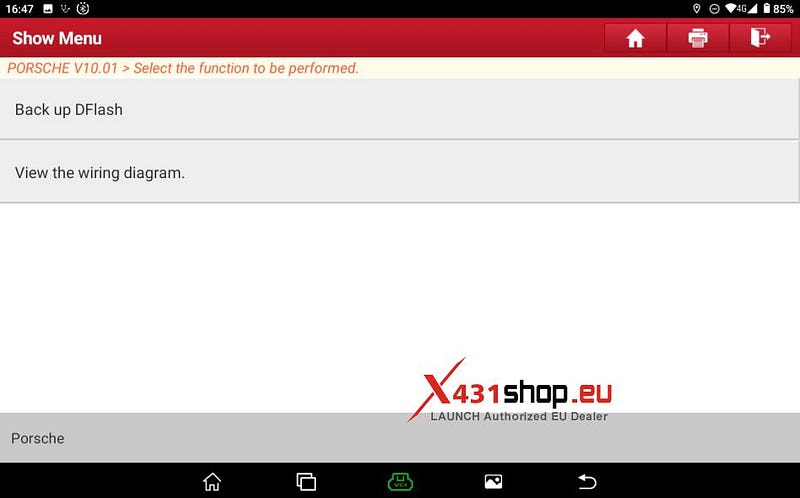

د) همانطور که در شکل 1-6 نشان داده شده است، روی [View the Wiring Diagram] کلیک کنید:

شکل 1-6: نمودار سیم کشی

ه) لحیم کاری کامل سیم طبق نمودار سیم کشی. روی [Back up DFlash] کلیک کنید، حدود 15 ثانیه طول می کشد. با موفقیت پشتیبان‌گیری، کادر ورودی ظاهر می‌شود، نام فایل را وارد کنید، همانطور که در شکل 1-7 نشان داده شده است:

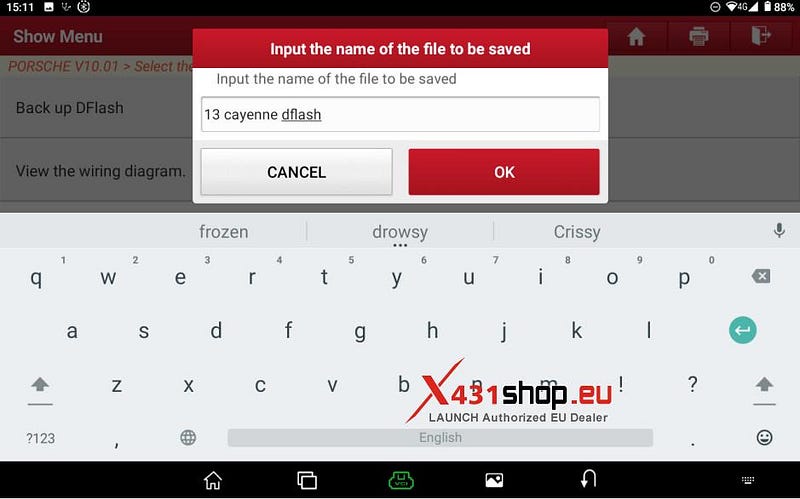

شکل 1-7: نام فایل را وارد کنید

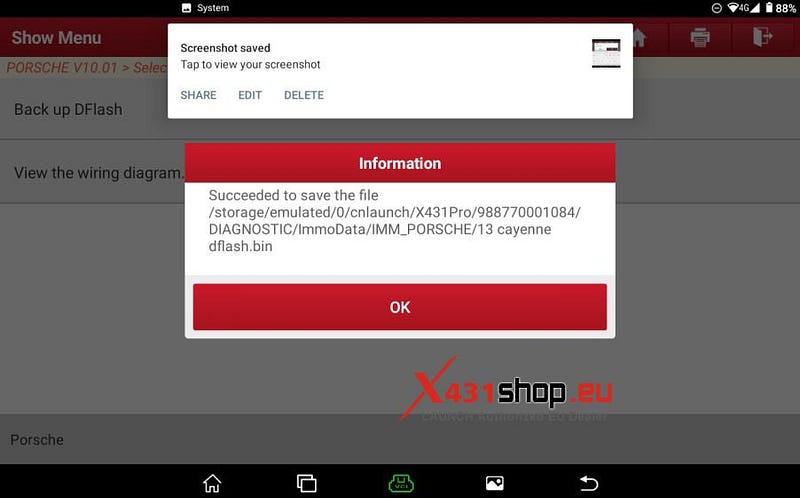

و) فایل با موفقیت ذخیره شد و مسیر ذخیره را همانطور که در شکل 1-8 نشان داده شده است نشان می دهد:

شکل 1-8: مسیر ذخیره فایل

3. کلیدهای فروشنده را تولید کنید

الف) به منوی اصلی عملکردهای Immobilizer برگردید، "Immobilizer Key Matching > Cayenne > 2011-2017" را انتخاب کنید، منوی فعلی در شکل 2-1 نشان داده شده است:

شکل 2-1: منوی تابع فرعی تطبیق کلید Immobilizer

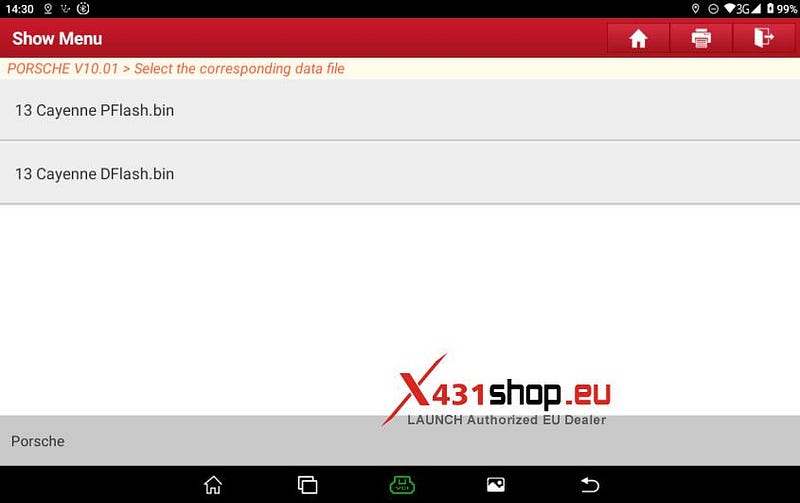

ب) [Generate Dealer Keys] را انتخاب کنید، و فهرستی از فایل های داده های Immobilizer پشتیبان گیری شده ظاهر می شود، همانطور که در شکل 2-2 نشان داده شده است:

شکل 2-2: فهرست فایل های داده ایموبلایزر

ج) «13 cayenne dflash.bin» را انتخاب کنید، داده‌های Immobilizer را بارگیری کنید و شناسه‌های 8 موقعیت کلید را نمایش می‌دهد، همانطور که در شکل 2-3 نشان داده شده است:

شکل 2-3: اطلاعات کلیدی

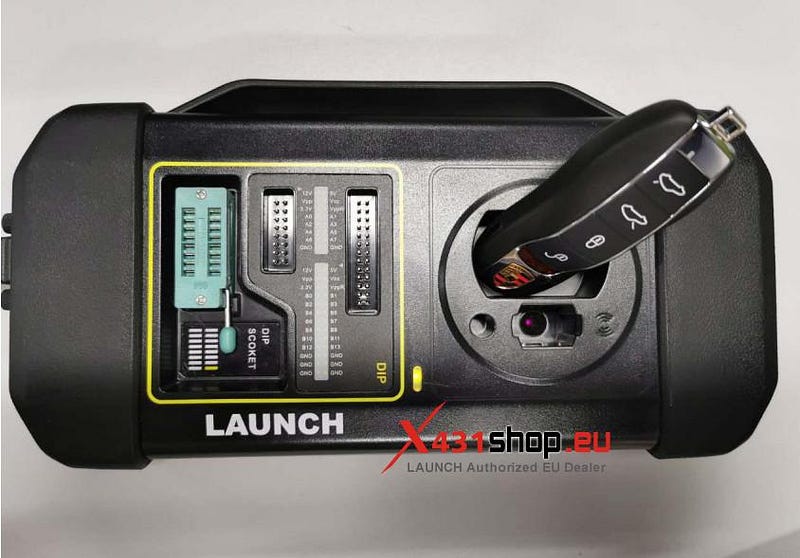

د) یک موقعیت کلید خالی را انتخاب کنید (ID: FFFFFFFF)، و از آن می‌پرسد: «لطفاً کلیدی را که باید تولید شود در برنامه‌نویس Immobilizer G3 قرار دهید، و سپس روی [OK] کلیک کنید، دستورات را دنبال کنید، همانطور که در شکل 2-4 نشان داده شده است:

شکل 2-4: کلید در برنامه نویس Immobilizer G3 قرار می گیرد

ه) روی [OK] کلیک کنید و حدود 10 ثانیه صبر کنید، تولید موفقیت آمیز است.

4. یادگیری کلیدی

الف) ECU جلویی را بازیابی کنید، قطعات لحیم شده را به عقب لحیم کنید و سیم های بریده شده را دوباره وصل کنید. درپوش را ببندید و دوباره روی خودرو نصب کنید. اگر ماژول غیرعادی باشد، پس از قرار دادن کلید در سوئیچ احتراق نمی توان آن را بیرون کشید و باید مدار ماژول را دوباره بررسی کرد.

ب) [Key Learning] را انتخاب کنید، "همه کلیدها دوباره یاد خواهند شد (از جمله کلیدهای اصلی)"، برای ادامه روی [OK] کلیک کنید، و "Turn on Emergency Flashers" را درخواست می کند و برای ادامه پس از تکمیل روی [OK] کلیک کنید.

ج) وارد سیستم شوید و لیستی از فایل های داده های Immobilizer پشتیبان گیری شده را نمایش می دهد، همانطور که در شکل 3-3 نشان داده شده است:

شکل 3-3: لیست فایل داده های ایموبلایزر

د) "13 Cayenne dflash.bin" را انتخاب کنید، کادر ورودی ظاهر می شود و تعداد 1 رقمی کلیدهایی را که باید یاد بگیرید (2 را وارد کنید)، همانطور که در شکل 3-4 نشان داده شده است:

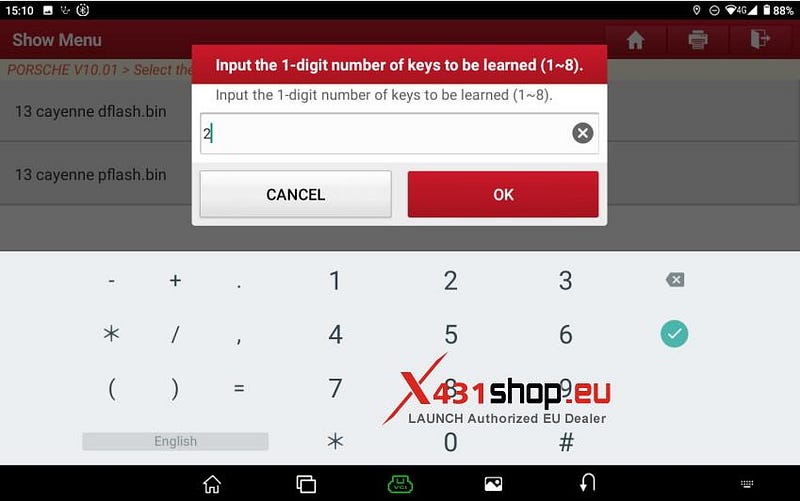

شکل 3-4: تعداد 1 رقمی کلیدهایی را که باید یاد بگیرید وارد کنید

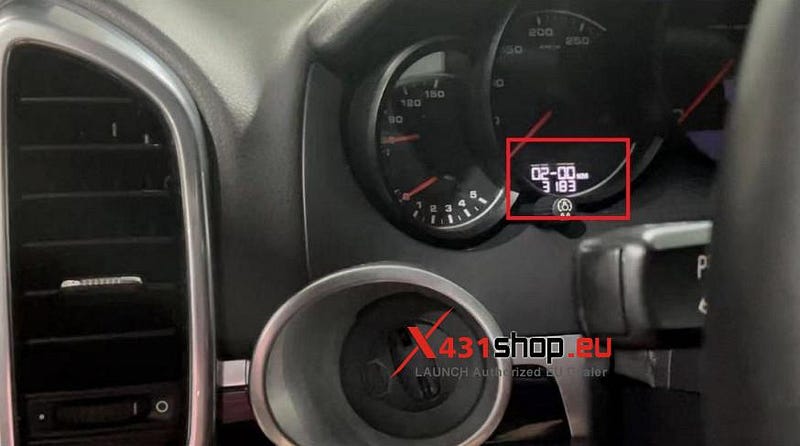

ه) پس از کلیک بر روی [OK] برای چند ثانیه، از آن می پرسد "کلید اول را وارد کنید و سوئیچ احتراق را روشن کنید". در این زمان، ابزار روشن نمی شود و مسافت پیموده شده "2-0" را نشان می دهد، همانطور که در شکل 3-5 نشان داده شده است:

شکل 3-5: ابزار 2-0 را با صفحه سیاه نشان می دهد

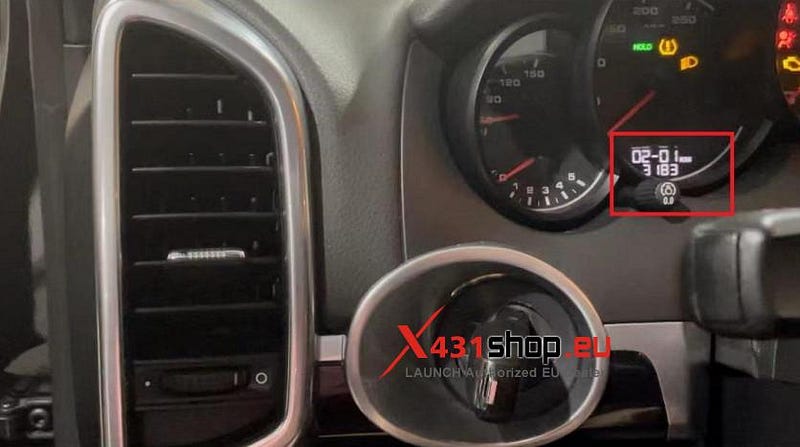

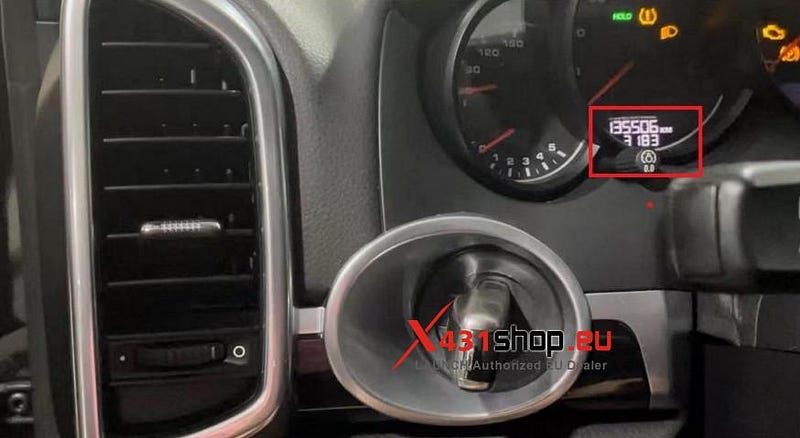

f) اولین کلید را وارد کرده و سپس روی [OK] کلیک کنید. پس از چند ثانیه، ابزار روشن می شود، مسافت پیموده شده "2-1" را نشان می دهد، و کلید اول با موفقیت یاد گرفته شده است، همانطور که در شکل 3-6 نشان داده شده است:

شکل 3-6: ابزار روشن 2-1 را نشان می دهد

g) از آن می خواهد "کلید دوم را وارد کنید و احتراق را روشن کنید"، کلید دوم را وارد کنید و سپس روی [OK] کلیک کنید. پس از چند ثانیه، ابزار روشن می شود، مسافت پیموده شده "2-2" را نشان می دهد، و کلید دوم با موفقیت آموخته شده است، همانطور که در شکل 3-7 نشان داده شده است:

شکل 3-7: ابزار روشن 2-2 را نشان می دهد

h) شروع به پیکربندی سیستم کنید. پس از حدود 10 ثانیه، یادگیری کامل می شود و مسافت پیموده شده عادی بر روی دستگاه نشان داده می شود، همانطور که در شکل 3-8 نشان داده شده است:

شکل 3-8: ابزار به حالت عادی بازگشت
