کانکتورهای LAUNCH Trailer 16+7+7: اتصال و عیب یابی WABCO

ابزار عیب‌یابی کامیون LAUNCH X431 (HD) از عیب‌یابی تریلرهای کامیون پشتیبانی می‌کند. انجام عیب‌یابی تریلر کامیون تنها با استفاده از کانکتورهای LAUNCH Trailer 16+7+7 و یک ماژول توسعه آداپتور CAN 24 ولت آسان است. در زیر، نحوه اتصال و عیب‌یابی تریلر کامیون شما (با استفاده از LAUNCH X431 PAD V ELITE ) را توضیح خواهیم داد .

بخش ۱. اتصال آداپتور LAUNCH و تریلر کامیون

کانکتورهای ۱۶+۷+۷ تریلر LAUNCH و ماژول توسعه آداپتور CAN 24 ولت را وصل کنید.

کانکتور برق را از تریلر جدا کرده و کانکتور عیب‌یابی LAUNCH Trailer 16+7+7 را به رابط الکتریکی تریلر وصل کنید. کانکتور برق اصلی را با کانکتور LAUNCH Trailer 16+7+7 تراز کرده و آنها را به هم وصل کنید.

توجه : چه از کانکتور LAUNCH Trailer 16+7+7 و چه از کانکتور برق اصلی استفاده کنید، حتماً هنگام اتصال، پین‌ها را تراز کنید.

یک سر ماژول توسعه آداپتور LAUNCH 24V CAN را به SmartLink وصل کنید.

اتصال آداپتور اکنون کامل است و می‌توانیم به عیب‌یابی ادامه دهیم.

قسمت 2. تست تشخیصی ابزار LAUNCH X431 WABCO EBS

برنامه X-431 را روی ابزار عیب‌یابی کامیون LAUNCH X431 باز کنید و مسیر تابع را انتخاب کنید: [Local Diagnostics] -> [ECU] -> [Wabco] -> [Other Areas] -> [Trailer] -> [TEBS-E] -> [24V CAN (Trailer Socket)].

اطلاعات خودرو را تأیید کنید، روی [تأیید] کلیک کنید.

خواندن کدهای خطا (DTC) :

گزینه [خواندن کد خطا] را انتخاب کنید، سپس برای ذخیره گزارش، روی [گزارش] کلیک کنید.

جریان داده را بخوانید :

روی [Read Data Stream] کلیک کنید، سپس داده‌های مورد نیاز را انتخاب کرده و روی [OK] کلیک کنید. (در این مثال، ما همه داده‌ها را انتخاب کردیم.)

این بار، ما از LAUNCH X431 PAD V ELITE برای خواندن کدهای خطا و جریان‌های داده در WABCO EBS استفاده کردیم. قبلاً نیز اشاره کردیم که SmartLink می‌تواند به عنوان یک دستگاه اتصال مستقیم برای J2534 استفاده شود و از تشخیص با استفاده از نرم‌افزار اصلی سازنده پشتیبانی کند. روش اتصال همانند بخش ۱ این مقاله است.

www.x431shop.eu

نحوه ارتقاء برنامه X-431 HD به برنامه X-431

برای ارائه تجربه بهتر به مشتری و مدیریت آسان‌تر عملکردهای نرم‌افزار، LAUNCH تصمیم گرفته است نرم‌افزار " X-431 HD APP " را در ابزار عیب‌یابی کامیون LAUNCH X431 اصلی به " X-431 APP " تغییر دهد.

این ارتقاء شامل تجهیزات زیر است:

[301181124] راه‌اندازی X431 V+ SmartLink HD (پیکربندی استاندارد برای خودروهای تجاری)

[301190906] لانچ X431 PRO3S+ SmartLink HD (پیکربندی استاندارد برای خودروهای سواری/تجاری)

مزایای ارتقاء به برنامه X-431 چیست؟

• ویژگی‌های جدید منحصراً در X-431 APP ارائه می‌شوند، در حالی که X-431 HD فقط خدمات تعمیر و نگهداری روتین را دریافت خواهد کرد.
• در مقایسه با X-431 HD، برنامه X-431 از ابزارها و نرم‌افزارهای تشخیصی بیشتری پشتیبانی می‌کند.
• برنامه X-431 با جدیدترین پروتکل‌های ارتباطی سازگار است.
• اپلیکیشن X-431 با طراحی بهبود یافته UE/UI، تجربه کاربری پیشرفته‌ای را ارائه می‌دهد.

توجه: توصیه می‌کنیم کاربرانی که در به‌روزرسانی‌های نرم‌افزار مشترک شده‌اند، برای دریافت جدیدترین به‌روزرسانی‌های ویژگی‌های نرم‌افزار، به برنامه X-431 ارتقا دهند؛ اگر اشتراک شما منقضی شده است و به طرح‌بندی نرم‌افزار قدیمی عادت دارید، می‌توانید به استفاده از نرم‌افزار قدیمی ادامه دهید.

راهنمای به‌روزرسانی نرم‌افزار X-431 APK

برای تسهیل تغییر نرم‌افزار، لطفاً به دستورالعمل‌های زیر مراجعه کنید. (مطالب زیر در حال حاضر فقط برای محصولات X-431 HD PRO قابل استفاده است)

۱. برنامه X-431 HD را باز کنید. برای ورود به مرکز ارتقاء نرم‌افزار، روی [مرکز ارتقاء] کلیک کنید.

۳. پس از دانلود خودکار نرم‌افزار، برای اجرای نصب روی [تایید] کلیک کنید.

توجه: لطفاً هنگام دانلود، شبکه را بدون مانع نگه دارید تا از خرابی دانلود نرم‌افزار جلوگیری شود.

۴. به رابط اصلی برگردید؛ آیکون X-431 HD را نگه دارید و تمام آیکون‌های اصلی برنامه X-431 HD را حذف نصب کنید.

۵. [فایل‌های ES] را انتخاب کنید.

۶. روی [حافظه داخلی] کلیک کنید، پوشه [CNLAUNCH] را پیدا کنید، آن را لمس طولانی کنید، انتخاب کنید و حذف کنید.

۷. به رابط اصلی برگردید و نرم‌افزار X-431 را اجرا کنید.

۸. هنگام اولین اجرا، شماره سریال محصول (کانکتور) را وارد کنید و منتظر بمانید تا دانلود کامل شود.

۹. برای ورود، حساب کاربری و رمز عبور اصلی را وارد کنید.

۱۰. برای ورود، اطلاعات حساب اصلی را دوباره وارد کنید.

۱۱. برای ورود به مرکز ارتقا و دانلود نرم‌افزار مورد نیاز، روی [مرکز ارتقا] کلیک کنید.

پس از تکمیل ارتقا، عیب‌یابی خودروهای تجاری با استفاده از X-431 APP همان مراحل عیب‌یابی خودروهای سواری را طی می‌کند؛ ابزار X431 به طور خودکار نوع خودرو را تعیین می‌کند.

www.x431shop.eu

راهنمای خروجی گرفتن از پوشه‌های Yanhua ACDP از طریق اندروید/ IOS

این مقاله شما را در فرآیند فشرده‌سازی و اشتراک‌گذاری پوشه‌های پروژه Yanhua ACDP/ ACDP2 از گوشی‌های هوشمند اندروید و iOS راهنمایی می‌کند.

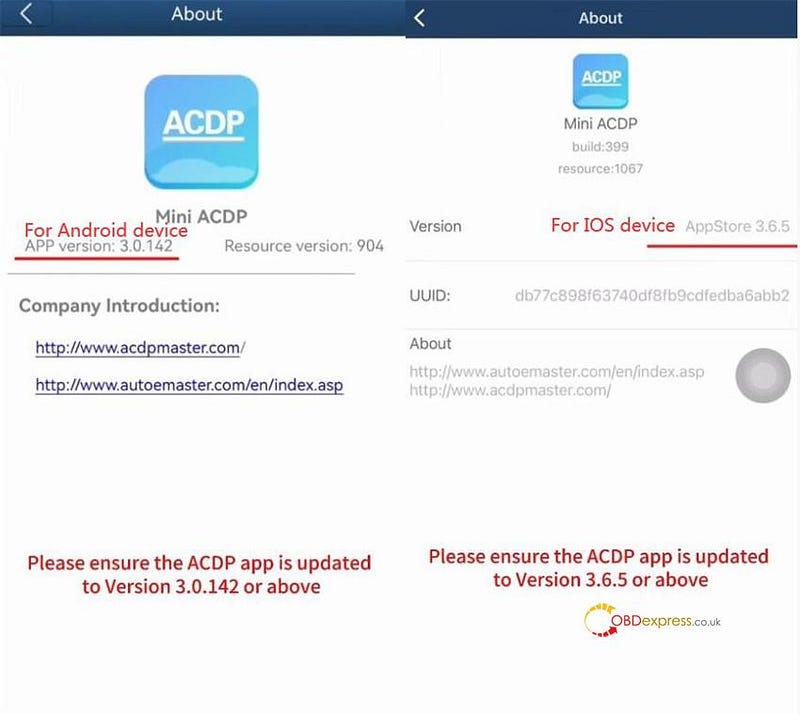

پیش‌نیاز: نسخه برنامه خود را تأیید کنید

این فرآیند در هر دو پلتفرم تقریباً یکسان است، اما باید نسخه صحیح برنامه Mini ACDP را نصب کرده باشید.

اندروید (نسخه ۳.۰.۱۴۲ یا بالاتر)، iOS (نسخه ۳.۶.۵ یا بالاتر):
برنامه را باز کنید -> [من] -> [درباره]

فرآیند کلی صادرات

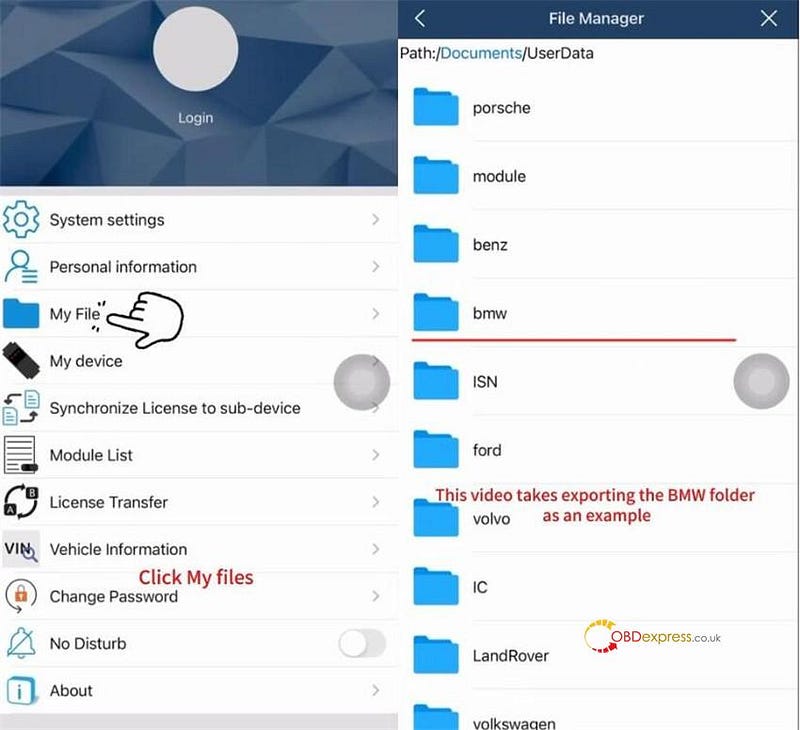

گردش کار اصلی شامل سه اقدام در بخش «فایل‌های من» است: مکان‌یابی > فشرده‌سازی > اشتراک‌گذاری.

دستورالعمل‌های خاص پلتفرم

در اندروید:

پوشه خود را پیدا کنید (مثلاً BDC2_ICP_OBD_IMMO_LOST).

با استفاده از سه نقطه کنار آن، گزینه "Zip" را انتخاب کنید.

از سه نقطه روی فایل زیپ ایجاد شده برای انتخاب «اشتراک‌گذاری» استفاده کنید.

روش اشتراک‌گذاری دلخواه خود را انتخاب کنید (مثلاً WeChat > ​​File Transfer) تا فایل از دستگاه خارج شود.

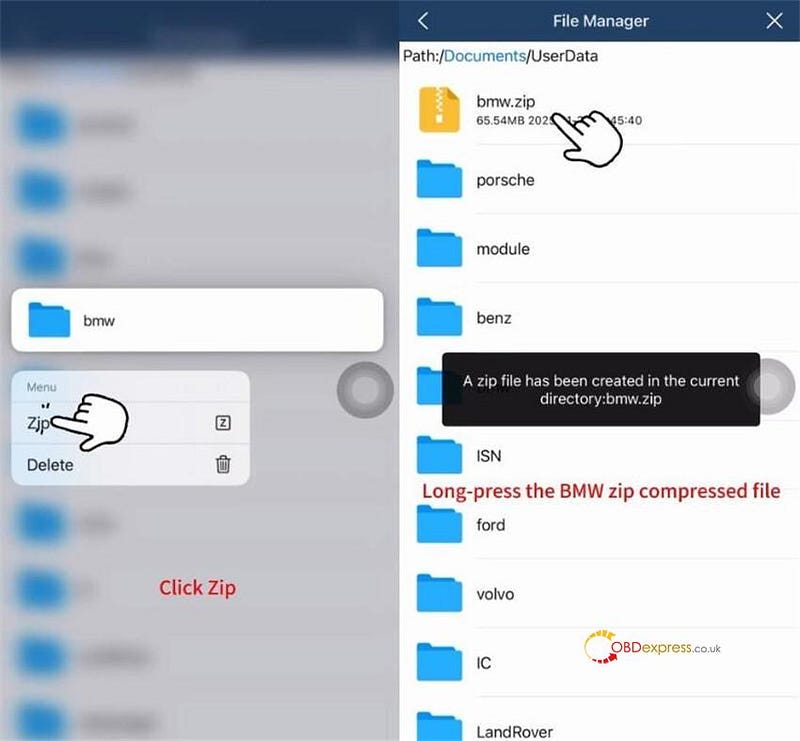

در iOS:

پوشه خود را پیدا کنید (مثلاً bmw).

آن را نگه دارید و از منوی زمینه، گزینه‌ی «Zip» را انتخاب کنید.

فایل زیپ حاصل را لمس طولانی کنید و گزینه «اشتراک‌گذاری» را انتخاب کنید.

روش اشتراک‌گذاری دلخواه خود را انتخاب کنید (مثلاً WeChat > ​​File Transfer) تا فایل از دستگاه خارج شود.

این کل فرآیند برای خروجی گرفتن از پوشه Yanhua Mini ACDP2 در دستگاه‌های اندروید و iOS بود.

www.obdexpress.co.uk

چگونه از کلیپ KEYDIY KD-MP برای کلیدهای MQB و MLB استفاده کنیم؟

گیره آداپتور سیم بدون لحیم کاری KEYDIY KD-MP برای ادغام یکپارچه با ابزار IMMO KEYDIY KD-MP طراحی شده است و امکان خواندن کارآمد و بدون لحیم کلیدهای اصلی MQB و MLB را فراهم می‌کند. این راهنما دستورالعمل‌های گام به گام و واضحی را برای راه‌اندازی و کار ارائه می‌دهد.

آنچه شما نیاز خواهید داشت

گیره بدون لحیم کاری KD-MP

ابزار IMMO KD-MP

نرم‌افزار سازگار با کامپیوتر (رابط MLB)

برد مدار چاپی کلید MQB یا MLB اصلی

دستورالعمل‌های گام به گام

گیره را از بسته‌بندی خارج کنید
- بسته‌بندی را باز کنید و گیره بدون لحیم‌کاری را بردارید.

آماده سازی برد مدار چاپی (PCB)

• نرم‌افزار کامپیوتر را باز کنید و به رابط MLB بروید.
• روی «نمودار سیم‌کشی» کلیک کنید و نمودار مربوط به مدل کلید خود را پیدا کنید.
• دو خازنی که در کادر قرمز روی نمودار مشخص شده‌اند را بردارید.

کلیپ را وصل کنید

• پین قرمز را روی موقعیت VCC (که با دایره زرد مشخص شده است) قرار دهید.
• پین مشکی را به موقعیت GND (که با دایره مشکی مشخص شده است) وصل کنید.

اتصال به ابزار KD-MP

• سیم‌کشی گیره را به دستگاه KD-MP وصل کنید.
• مطمئن شوید که برد مدار چاپی (PCB) محکم بسته شده و اتصالات محکم هستند.

PCB را برای خواندن قرار دهید

برد مدار چاپی را در ناحیه القایی KD-MP قرار دهید.

خواندن داده‌های کلیدی

• در نرم‌افزار، روی «جمع‌آوری داده‌های اصلی کلید» کلیک کنید.
• برای تکمیل فرآیند، دستورالعمل‌های روی صفحه را دنبال کنید.

یادداشت‌ها

• همیشه نمودار سیم‌کشی مخصوص مدل کلید خود را بررسی کنید.
• قبل از شروع جمع‌آوری داده‌ها، از اتصالات پایدار اطمینان حاصل کنید.
• این گیره با کلیدهای هوشمند MQB یا MLB سازگار است و برای استفاده با سیستم KEYDIY KD-MP در نظر گرفته شده است.

این راهنما برای وضوح و سهولت استفاده بهینه شده است و از متخصصان در برنامه‌نویسی کلید خودرو برای خودروهای فولکس واگن، آئودی و سایر خودروهای پلتفرم MQB/MLB پشتیبانی می‌کند.

www.obdexpress.co.uk

چگونه مشکل کار نکردن Autel IM508 روی BMW CAS3 را حل کنیم؟

مشکل: پس از برنامه‌ریزی کلیدهای جدید در BMW CAS3+ با استفاده از Autel IM508 روی میز، سیستم Comfort Access از کار می‌افتد.

راه حل:

سیستم CAS بی‌ام‌و فقط اجازه می‌دهد دو کلید دسترسی راحت همزمان فعال باشند. برای رفع این مشکل، این مراحل را دنبال کنید:

• لازم نیست همه کلیدها را از سیستم پاک کنید. فقط کافی است یکی از آنها را پاک کنید و کلید را در همان شیار قرار دهید.
• از ابزار تشخیصی خود برای غیرفعال کردن کلیدهای دسترسی راحت اضافی استفاده کنید.
• مطمئن شوید که فقط دو کلید مورد نظر شما فعال باقی می‌مانند.
• ویژگی دسترسی راحت اکنون برای دو کلید فعال‌شده کار خواهد کرد.

www.obdexpress.co.uk
